CK45 san pwoblèm tib asye presizyonyo frèt trase tib san pwoblèm nanmwayen kabòn asye- Klas Ewopeyen anC45E, nimewo materyèl 1.1191, menm asye a kòm AISI 1045 ak JIS S45C. Yo pote 0.42–0.50% kabòn, kidonk kontrèman ak klas presizyon ki ba-kabòn E235/E355 yo ka trempe ak tanperaman oswa endiksyon-fè tèt di pou pati mete yo. Yon nimewo ki deside epesè miray ou a se rannman ou konsepsyon: 380 MPa nòmalize (+N) oswa 420 MPa estrès-soulaje (+SR) - pa yon sèl valè fiks.
CK45 san pwoblèm tib asye presizyonyo bati pou konpozan machin yo usinen, epi souvan chalè-trete apre livrezon - arbr, basin, piston, ba gid ak barik silenn. Non CK45 fikse sèlman chimi a; moulen an Lè sa a, chwazi yon kondisyon livrezon CK45 (+ C + LC + SR + A + N) ki deplase sede a pa apeprè 40 MPa ak elongasyon an pa chif doub, ki se poukisa tib la menm ka rive nan fòs trè diferan.
Nou bay CK45 (C45E, 1.1191) nan EN 10305-1 kòm tib san pwoblèm trase frèt nan dyamèt deyò soti nan4 mm a 380 mm (0.16-14.96 pous)ak epesè miray soti nan0.5 mm a 25 mm (0.02-0.98 pous), ak sètifika materyèl EN 10204 3.1 ak enspeksyon twazyèm pati sou demann.Voye OD × miray ou a, kondisyon livrezon ak kantite pou yon sitasyon.
Espesifikasyon teknik
| Paramèt | Kapasite |
|---|---|
| Klas / nimewo materyèl | CK45 / C45E / 1.1191 (AISI 1045, JIS S45C, GB 45#) |
| Estanda | EN 10305-1:2016; DIN 2391 Ck45; ASTM A519 1045; JIS G3445 (STKM13C); GB / T 3639 (45#); EN 10297-1 C45E pi wo pase 380 mm OD |
| Dyamèt deyò | 4-380 mm (0.16-14.96 pous) |
| Epesè miray la | 0.5-25 mm (0.02-0.98 pous) |
| Longè | Jiska 12 m (39 pye); pi long pa akò |
| OD tolerans | ISO 7606 klas 7 / 8 / 9 (pa lòd) |
| Mi tolerans | ± 10% oswa ± 0.1 mm (kèlkeswa sa ki pi sere) |
| Dwat | Mwens pase oswa egal a 0.0015 × longè (mwens pase oswa egal a 1.5 mm / m) |
| Sifas (jan -desine) | Bright, Ra Mwens pase oswa egal a 1.6 µm |
| Kondisyon livrezon | +C, +LC, +SR, +A, +N |
| Fen & prezèvasyon | Plain, bizote oswa bouchon; rouye-prèv lwil oliv, bouchon plastik |
| Sètifikasyon | EN 10204 3.1; enspeksyon twazyèm pati ki disponib |
Konpozisyon chimik
CK45 konpozisyon chimik(Analiz jete, % pa mas) swiv EN 10305-1:2016 Tablo 5 pou klas C45E. Kabòn nan 0.42–0.50% se sa ki fè CK45 yon chalè-ki ka trete - ak sa ki fòse prechofe lè tib la soude.
| Eleman | C45E (1.1191) min | C45E (1.1191) max |
|---|---|---|
| Kabòn (C) | 0.42 | 0.50 |
| Silisyòm (Si) | 0.15 | 0.40 |
| Manganèz (Mn) | 0.50 | 0.80 |
| Fosfò (P) | - | 0.025 |
| Souf (S) | 0.020 | 0.040 |
| Kwòm (Cr) | - | 0.40 |
| Molybdène (Mo) | - | 0.10 |
| Nikèl (Ni) | - | 0.40 |
| Cr + Mo + Ni | - | 0.63 |
Remak: kèk referans ki pi gran (DIN 17200 liyaj, EN 10083-2 non-E, GB 45#) site kabòn jiska 0.55%; EN 10305-1:2016 limite li nan 0.50%. Konfime edisyon ki rele nan lòd la. Fosfò ak souf yo sere boulon nan E-klas la pou konsistans pakèt.
Pwopriyete mekanik
CK45 pwopriyete mekanik pa kondisyon livrezonswiv EN 10305 -1:2016 Tablo 6. Sede pou kondisyon frèt yo se yon rapò fòs rupture, kidonk valè aktyèl la swiv Rm yo mezire.
| Kondisyon livrezon | Tensile Rm (MPa) | Sede ReH (MPa) | elongasyon A (%) |
|---|---|---|---|
| +C (desine frèt difisil) | Pi gran pase oswa egal a 640 | Pi gran pase oswa egal a 0.8 × Rm | - |
| +LC (yon ti kras estrès-soulaje) | Pi gran pase oswa egal a 580 | Pi gran pase oswa egal a 0.7 × Rm | - |
| +SR (estrès-soulaje) | Pi gran pase oswa egal a 560 | Pi gran pase oswa egal a 420 | Pi gran pase oswa egal a 11 |
| +A (rekwit) | Pi gran pase oswa egal a 470 | Pi gran pase oswa egal a 0.5 × Rm | Pi gran pase oswa egal a 16 |
| +N (nòmalize) | 580–760 | Pi gran pase oswa egal a 380 | Pi gran pase oswa egal a 12 |
DIN 2391 (ansyen sistèm Alman an, lè l sèvi avèk BK/BKW/BKS/GBK/NBK) bay lis yon ti jan pi wo garanti frèt -desine (BK alantou 700 MPa). Si ou bezwen valè DIN yo, bay non estanda a sou lòd - asye a se menm, sèlman etaj garanti a diferan.
Konparezon klas - CK45 vsE355vs 42CrMo4
| Pwopriyete | CK45 (C45E) | E355 (1.0580) | 42CrMo4 (1.7225) |
|---|---|---|---|
| Klas kabòn | Mwayen (0.42-0.50%) | Ba (mwens pase oswa egal a 0.22%) | Mwayen + alyaj |
| +N sede (MPa) | 380 | 235 | ~ 550 |
| Chalè -tretabl? | Wi (Q+T, endiksyon) | Non | Wi (redi byen fon) |
| Soudab san prechofe? | Non (prechofe 150-250 degre) | Wi | Non (prechofe strik) |
| Itilizasyon tipik | Machind + fè tèt di pati | Estrikti estriktirèl, ankadreman soude | Gwo-estrès, jiska-di |
C45E ak Ck45 se menm asye a
Si yon desen di "Ck45" ak sètifika a di "C45E", yo ap mande pou menm 1.1191 asye - non yo fè pati diferan jenerasyon estanda (pi gran DIN 2391 Ck45 la kont aktyèl EN 10305-1), pa nan diferan asye.CK45 ekivalan AISI 1045se egalman dirèk: AISI 1045 se klas US la, apwovizyone kòm tib nan ASTM A519 1045. Site non an eritaj lè matche ak yon enprime ansyen, epi ekri C45E / 1.1191 sou nouvo lòd pou sètifika a liy ak estanda aktyèl la. Menm 1.1191 asye a parèt tou kòm JIS S45C ak GB 45 #.
Aplikasyon
CK45 yo chwazi nenpòt kote yo dwe yon tib presizyon machin ak Lè sa a, pote chaj oswa reziste mete nan tanperati chanm. Aplikasyon prensipal yo:
Silenn idwolik ak chanm konpwesyon lè barik
Tib CK45 kwoke oswa skived-ak-woulo-bruni se yon materyèl barik default lè twou a bezwen rezistans mete ak bò baton an bezwen yon sifas ki di; tib manman an nan paj sa a se menm asye a anvan fini. Al gade nan paj CK45 Tib Honed nou an pou silenn idwolik pou pati ki fini an.
Arbr usinage ak piston
Fwad trase CK45 bay yon vid dwat, konsantrik ki machin nan gwosè sere ak retire ti kras stock, Lè sa a, quenches pou fòs kote seksyon an pèmèt.
Kouvèti, chemiz manch ak ba gid
Miray inifòm lan ak bon sifas tib ki trase frèt la fè li tounen yon aksyon dirèk -kouvèt san yon dezyèm pas redresman.
Kovèti pou ak pati transmisyon
Ti - ak mwayen-chaj angrenaj ak kouple yo koupe soti nan CK45 ak nan-fè tèt di lè seksyon an nan apeprè 60 mm jiska -limit redi.
Jeni jeneral ak zouti
Jig, enstalasyon ak manm machin estriktirèl yo itilize CK45 pou fòs li -pou -pri balans kont asye alyaj tankou 42CrMo4.
Chwazi kondisyon livrezon an
| Si pati a pral... | Chwazi | Poukisa |
|---|---|---|
| Machin, answit trempe-tanperaman | +N oswa +A | Mou, baz inifòm pou tretman chalè |
| Afine oswa yon ti kras frèt -fòme | +SR | Pi ba estrès rezidyèl, 420 MPa sede |
| Tè sèlman, pa janm koube oswa soude | +C / +LC | Pi wo kòm fòs -desine, pi bon mache |
| Lou machinn nan seksyon mens | +A | Pi bon kontwòl chip, pi ba dite |
Kontwòl Kalite ak Tès
| Tcheke | Li pwouve |
|---|---|
| OD / miray / kalib longè | Tib la matche ak klas tolerans ki te bay lòd la |
| Tensile / sede / elongasyon | Kondisyon livrezon an satisfè EN 10305-1 Tablo 6 |
| Sifas ak vizyèl | Pa gen kouti, nap oswa mak desen |
| Chalè-nimewo trasabilite | Sètifika lyen ak tib la so |
| Twazyèm -enspeksyon (sou demann) | Verifikasyon endepandan pou QA pwojè |
Enpak ak dite yo pa estanda EN 10305-1 kondisyon pou CK45; yo se sipleman pwojè oswa achtè epi yo dwe mande klèman.
Poukisa Source CK45 Precision Tubes soti nan GNEE
Stock ak woule nan C45E (1.1191) frèt trase tib san pwoblèm atravè seri a 4-380 mm OD, ak kondisyon +N / +SR / +A.
EN 10204 3.1 sètifika ak trasabilite nimewo chalè-; enspeksyon twazyèm pati (SGS/BV) ki disponib.
Sitasyon teknik nan lespas 24 èdtan ak sipò ki lye ak tib manman an nan tib la silenn CK45 fini.

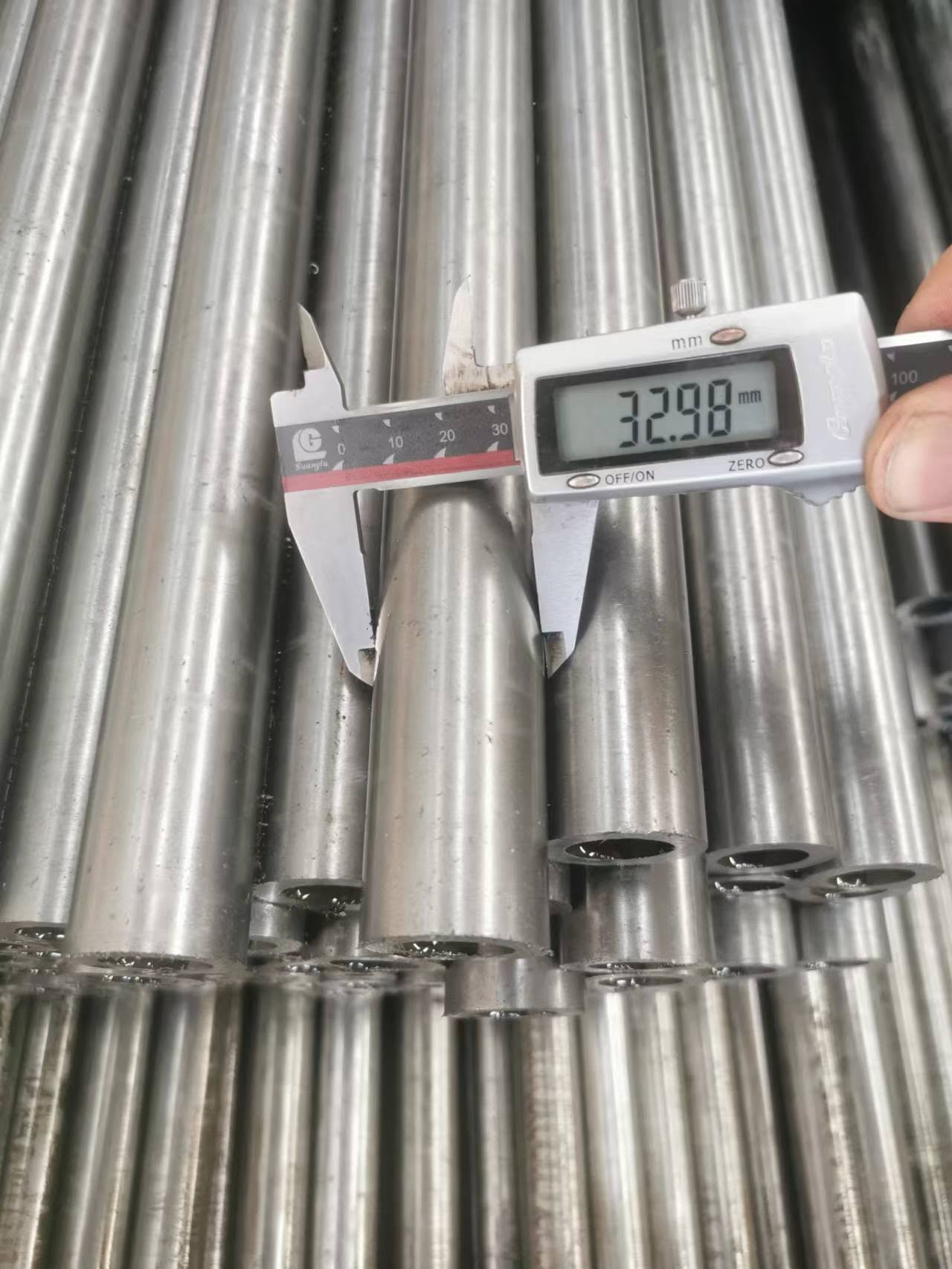

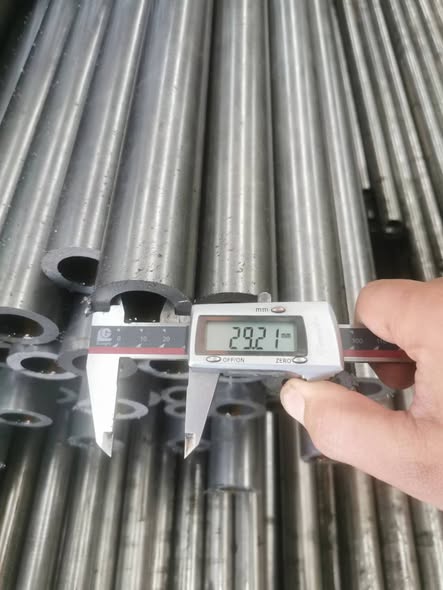

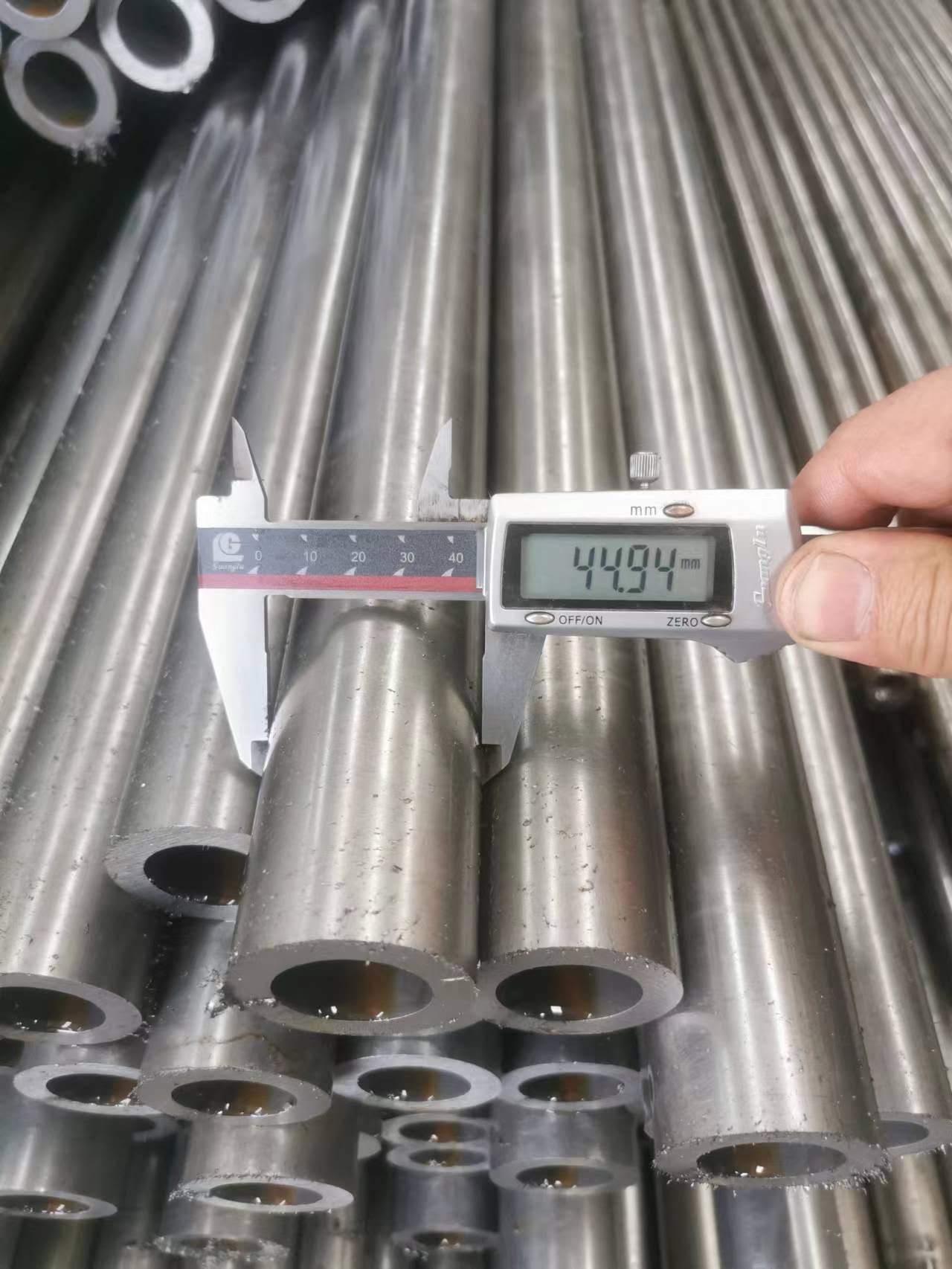

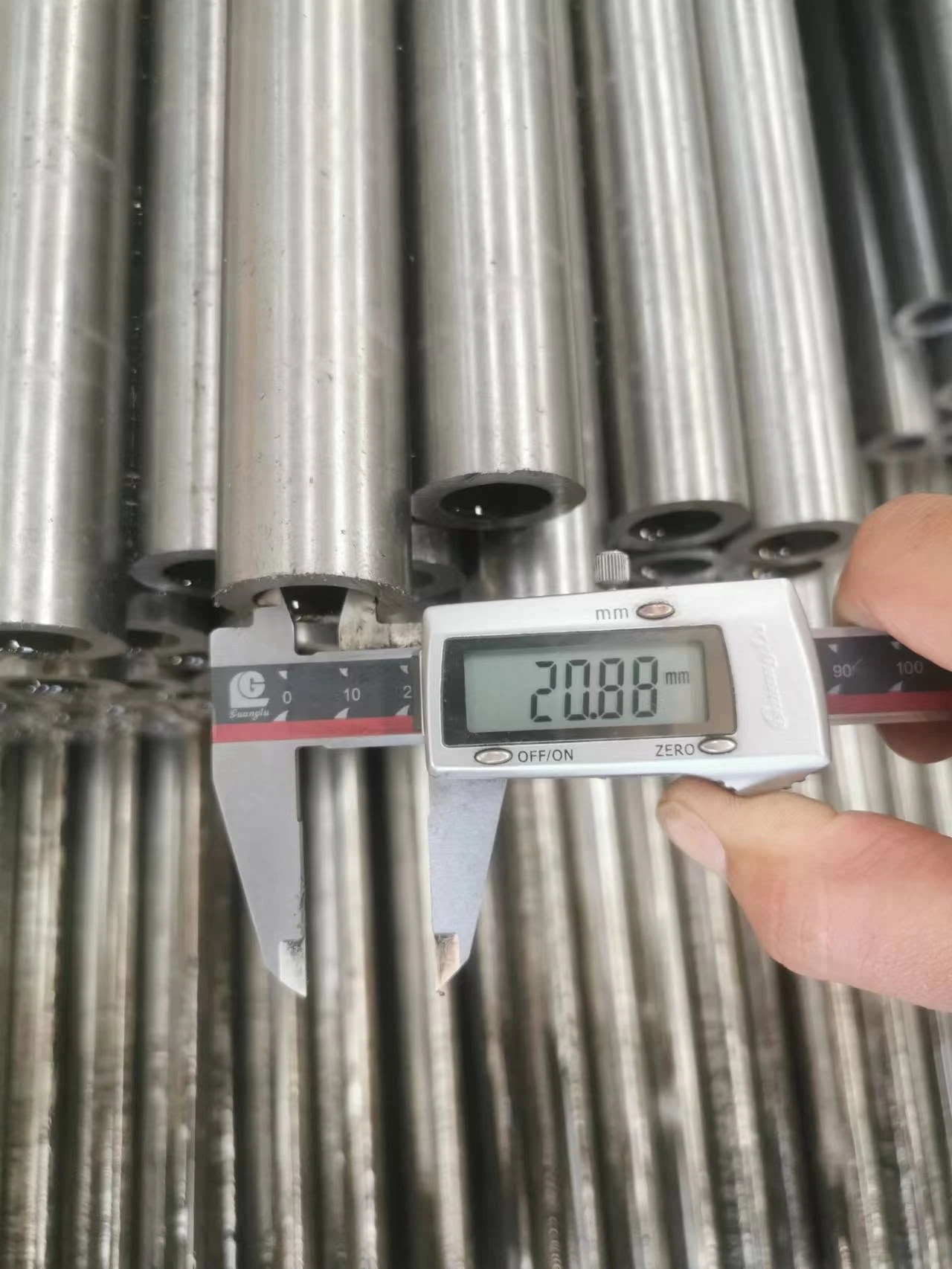

Tès ak enspeksyon

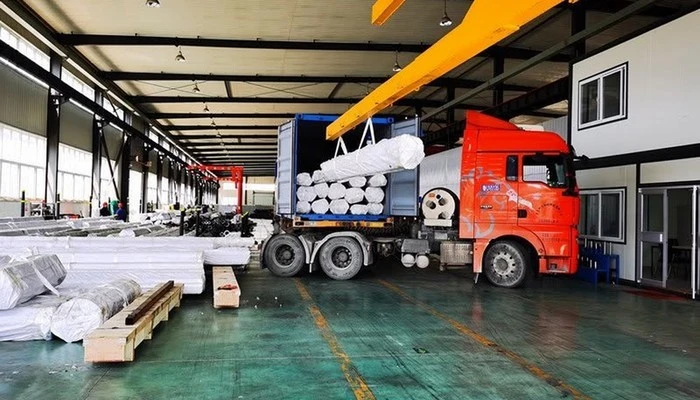

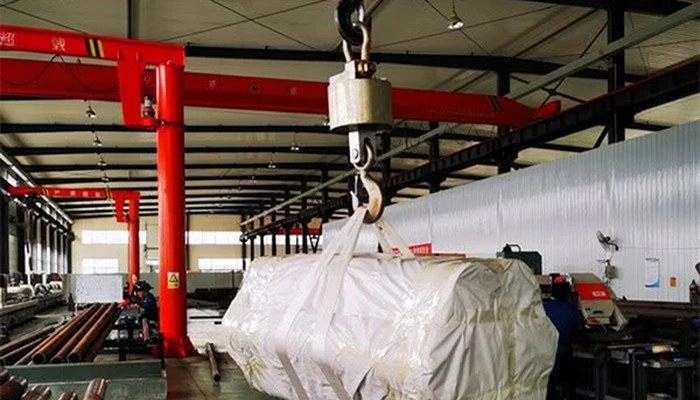

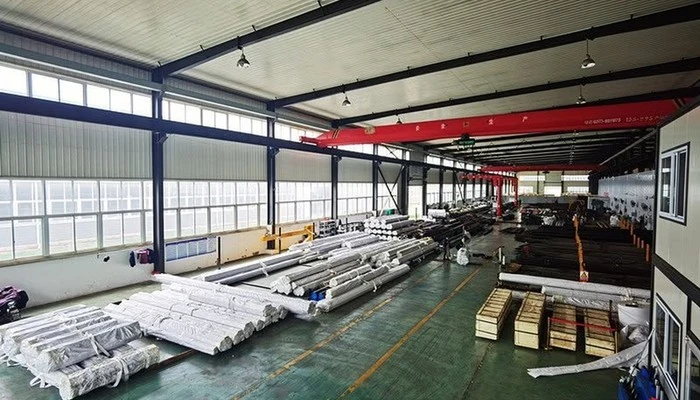

Anbalaj ak anbake
Voye OD × miray ou a, kondisyon livrezon ak kantite - ekip teknik nou an ap konfime spesifikasyon an epi retounen yon sitasyon ak tan plon nan lespas 24 èdtan.
Mande yon CK45 Precision Tube Quote
FAQ
Ki sa ki ekivalan asye CK45 a?
CK45 se deziyasyon DIN Alman an pou yon asye kabòn mwayen-ki gen klas Ewopeyen an se C45E (nimewo materyèl 1.1191). Ekivalan dirèk li yo se AISI/SAE 1045 (USA), JIS S45C (Japon), GB 45# (Lachin) ak BS 080M46. Nan fòm tib li apwovizyone nan EN 10305-1 kòm C45E, nan ASTM A519 kòm Klas 1045, ak nan JIS G3445 kòm STKM13C.
Èske CK45 menm jan ak C45E?
Wi. CK45 ak C45E se menm asye anba materyèl nimewo 1.1191. CK45 se pi gran DIN 17200 non an; C45E se non EN aktyèl la ak fòm ki itilize nan EN 10305-1 pou tib presizyon. Sèvi ak C45E / 1.1191 sou nouvo lòd pou sètifika a matche ak estanda aktyèl la, epi site CK45 sèlman lè matche ak yon ansyen desen.
Poukisa CK45 montre de valè sede?
Paske rannman an tabli pa kondisyon livrezon an, pa klas la. Non CK45 fikse sèlman chimi a; moulen an Lè sa a, founi li frèt trase (+C), alalejè estrès-soulaje (+LC), estrès-soulaje (+SR), annealed (+A) oswa nòmalize (+N). Nòmalize tib bay yon sede minimòm de 380 MPa; Estrès-tib soulaje bay 420 MPa - yon espas 40 MPa nan pwosesis sèlman. Konsepsyon nan valè kondisyon ou aktyèlman bay lòd la.
Èske CK45 ka fè tèt di?
Wi. Kontrèman ak klas presizyon ki ba-kabòn E235/E355, CK45 se yon asye trempe-ak-tanperaman. Trempe (820-855 degre) ak tanperaman (550-660 degre) li rive nan 620-850 MPa rupture ak severite bon, epi sifas la ka endiksyon -di a 54-58 HRC. Li nan -redi jiska apeprè 60 mm seksyon; pi gwo seksyon vin di sitou nan sifas la. Karburizasyon pa obligatwa - ki se yon pwosesis asye ki ba-kabòn.
Èske CK45 ka soude san yo pa prechofe?
Non, pa san danje. Nan 0.42-0.50% kabòn ekivalan kabòn li (CEIIW) kouri sou 0.60-0.65%, kidonk risk krak frèt pi wo pase pou E355 ki ba -kabòn. Chofe a apeprè 150-250 degre selon epesè miray la ak kontrent, sèvi ak elektwòd idwojèn ki ba, epi aplike soulajman estrès post-soude. Si yo soude asanblaj ou a epi yo pa janm trete chalè-apre, yon tib E355 oswa E420 ka pi bon mache, chwa ki pi ba-risk.
Ki kondisyon livrezon mwen ta dwe chwazi pou tib presizyon CK45?
Chwazi sa pati a dwe fè. Chwazi + N (nòmalize, sede 380 MPa) pou pati jeneral machin ak bon inifòmite nan pri ki pi ba. Chwazi +SR (estrès-soulaje, sede 420 MPa) lè ou bezwen siplemantè 40 MPa nan sede oswa pi sere kontwòl estrès rezidyèl-pou awozaj oswa fòme frèt. Chwazi +A (annealed) pou machin lou, +C/+LC (frèt trase difisil) sèlman lè tib la fini pa fanm k'ap pile epi pa janm bese oswa soude.
Ki gwosè ranje EN 10305-1 C45E kouvri?
EN 10305 -1 kouvri frèt trase tib san pwoblèm soti nan 4 mm a 380 mm deyò dyamèt ak 0.5 mm a 25 mm epesè miray. Pi wo pase 380 mm OD a menm asye C45E apwovizyone anba EN 10297-1 kòm yon tib mekanik (cho fini oswa frèt fini), kote sede a site sou baz la cho fini ak sètifika a referans yon estanda diferan. Konfime wout la anvan ou presize gwo silenn.
Èske CK45 apwopriye pou sèvis tanperati ba-?
Tèb CK45 se yon mwayen-kabòn estriktirèl asye ki pa gen okenn enpak espesifik nan tanperati ki ba, kidonk li pa dwe ranplase pou ba -kabòn tanperati oswa asye -grain fen (pa egzanp A333 Klas 6 oswa EN 10216-4 P265NL). Sèvi ak li pou machin tanperati chanm-, silenn idwolik ak pneumatik, ak jeni jeneral kote enpak nan tanperati anba zewo se pa yon ka konsepsyon.
