EN 10305-1 E255 san pwoblèm tib asye presizyonse frèt trase tib san pwoblèm nan ki pa -alyaj bon jan kalite E255 1.0408 presizyon tib asye klas, bati pou machin, otomobil ak pati idwolik ki bezwen sere OD ak tolerans miray san yon dezyèm pas D '. Non klas la make yon nimewo: pwodiksyon minimòm nòmalize (+N) se255 MPa (37,000 psi); bay lòd pou li soulaje estrès-(+SR) epi menm tib sa a rive375 MPa (54,400 psi). Ki nimewo ou konsepsyon pou deside konbyen miray ou peye pou.
E255 se mitan baryè EN 10305-1 nechèl kabòn - 20 MPa anlè E235 (1.0308) ak 100 MPa anba E355 (1.0580) - kidonk li achte yon ti kras plis maj pase E235 san yo pa sote nan pri E355 a. Nou bay li atravè OD 4–380 mm, miray 0.5–25 mm, nan tout senk kondisyon livrezon, ak sètifikasyon EN 10204 3.1.Voye OD × miray ou ak kondisyon livrezon pou yon quote.
Espesifikasyon teknik
| Paramèt | Kapasite |
|---|---|
| Estanda | EN 10305-1:2016 (Tib trase frèt san pwoblèm pou aplikasyon pou presizyon) |
| Steel klas / nimewo | E255 / 1.0408 (ekivalan St45) |
| E255 dimansyon tolerans OD 4–380 WT 0.5–25 | OD 4-380 mm (0.16-14.96 pous); miray 0.5-25 mm (0.020-0.98 pous) |
| Mi tolerans epesè | ± 10% oswa ± 0.1 mm, kèlkeswa sa ki pi gwo |
| Deyò -tolerans dyamèt | ISO 7606 klas 7 (estanda), 8 oswa 9 disponib |
| Dwat | Mwens pase oswa egal a 0.0015 × longè (ReH Mwens pase oswa egal a 500 MPa); ≈ 0.5-1 mm/m tipik |
| Longè | Owaza 3–12 m, longè egzak oswa koupe-a-gwosè sou demann |
| Sifas fini | Bright trase (Ra Mwens pase oswa egal a 1.6 µm pou +A/+N); lwil oswa fosfat kouvwi |
| E255 kondisyon livrezon +C +LC +SR +A +N | Fwad trase difisil (+C), mou (+LC), estrès soulaje (+SR), rkwit (+A), nòmalize (+N) |
| Sètifikasyon | EN 10204 3.1; enspeksyon twazyèm pati ki disponib |
Konpozisyon chimik
LaE255 konpozisyon chimikpi ba a se limit analiz jete-pa EN 10305-1:2016, Tablo 3. Kabòn gen yon limit nan 0.21% pou kenbe asye a soude ak amann grenn; bann lajè Manganèz la (0.40-1.10%) se sa ki pèmèt menm chalè a sèvi tou de wout trase ak nòmalize.
| Eleman | E255 (1.0408) max | Remak |
|---|---|---|
| Kabòn (C) | 0.21 | Ba-kabòn, soude |
| Silisyòm (Si) | 0.35 | Dezoksidasyon |
| Manganèz (Mn) | 0.40–1.10 | Bann lajè sipòte trase ak wout nòmalize |
| Fosfò (P) | 0.025 | Limit pwòpte |
| Souf (S) | 0.025 | Limit pwòpte |
| Aliminyòm (Al, total) | Pi gran pase oswa egal a 0.020 (lè yo touye) | Pratik -bon grenn |
Pwopriyete mekanik
LaE255 pwopriyete mekanik pa kondisyon livrezonanba a se minimòm tanperati chanm-pa EN 10305-1:2016, Tablo 4. Remake byen ke pwodiksyon an parèt sèlman pou +SR ak +N; pou +C ak +LC estanda a defini sede kòm yon fraksyon nan tensile (≈0.8 Rm ak ≈0.7 Rm), ki se poukisa kondisyon sa yo espesifye pa tensile ak elongasyon.
| Kondisyon livrezon | Rm, MPa (min) | ReH, MPa (min) | A, % (min) |
|---|---|---|---|
| +C (desine frèt, difisil) | 580 | - (≈0.8 Rm) | 5 |
| + LC (desine frèt, mou) | 520 | - (≈0.7 Rm) | 8 |
| +SR (estrès soulaje) | 520 | 375 | 12 |
| +A (rekwit) | 390 | - | 21 |
| +N (nòmalize) | 440–570 | 255 | 21 |
Tib ki gen OD mwens pase oswa egal a 30 mm ak miray mwens pase oswa egal a 3 mm pran yon minimòm ReH 10 MPa pi ba; pou OD > 160 mm etaj +SR ReH a se 420 MPa. Sa yo se nòt estanda Tablo 4, pa amelyorasyon opsyonèl.
Chwazi kondisyon livrezon an
| Kondisyon | Sede, MPa | Sèvi ak li lè |
|---|---|---|
| +SR | 375 | Pati soude / koube, barik idwolik, nenpòt chaj kote ou vle pwodiksyon an pi wo a pri ki ba |
| +N | 255 | Pati ki pa-ensiste oswa ki chaje lejèman, pri ki pi ba, pi bon fòmabilite |
| +A | - (Rm 390) | Machin lou ki bezwen stock mou |
| +LC / +C | - (Rm 520 / 580) | Pati yo rete jan-desine epi yo pa soude |
St45 ak E255 yo se menm asye a
Si yon desen releSt45=E255 (1.0408), li mande pou menm tib - St45 se eritaj DIN 2391 non, E255 aktyèl EN 10305-1 deziyasyon, menm chimi ak menm pwodiksyon nòmal 255 MPa. Sèvi ak St45 lè w matche ak yon ansyen enprime, epi ekri E255 / 1.0408 sou nouvo lòd pou sètifika a aliman ak estanda aktyèl la. Pou dekode nonmen an ak ekriti akizisyon, gade eksplikasyon sou deziyasyon St45 nou an (ki planifye).
Atravè estanda vwazen ki pi pre yo seDIN 2391 St45epiE255 ekivalanASTM A519 1020- men match A519 la se pa gwoup fòs sèlman. A519 1020 pèmèt Mn 0.30–0.60%, pi etwat pase 0.40–1.10% E255, kidonk konfime chimi ak kondisyon anvan ou trete sètifika yo kòm ka ranplase. Lòt wout: GOST 9567-75 (20), GB/T 3639 (20#), BS 6323-4, NF 699.
Aplikasyon
Tib E255 ale kote dimansyon ak yon rannman previzib enpòtan plis pase gwo fòs. Senk gwoup aplikasyon kouvri pifò lòd:
Silenn idwolik ak chanm konpwesyon lè
Tib +SR oswa +N ki trase frèt yo afile oswa SRB-fini nan barik silenn; sede a ki estab ak dwat kenbe jeyometri twou apre soude.
Estrikti mekanik ak otomobil
Aks, ray chèz, kolòn volan ak chemiz manch chasi itilize tolerans yo sere pou koupe bouyon machin.
Jeni jeneral ak pati usinage
Koupon, espas ak manch yo koupe ak vire soti nan stock +A oswa +N kote tendres ede kontwòl chip.
Sous gaz ak eleman chòk
Lis raz trase ak mi kontwole bay pèfòmans konjesyon serebral ki konsistan.
Presyon-ti asanble yo
Kote miray ak rannman yo matche ak yon presyon li te ye, +SR bay pi gwo maj pou chak kilogram nan senk kondisyon yo.
Poukisa Source E255 Precision Tubes soti nan GNEE
Senk kondisyon livrezon nan seri stock, OD 4-380 mm, miray 0.5-25 mm.
EN 10204 3.1 sètifika ak trasabilite chalè ak jete sou chak longè.
EN ISO 10893 NDT (eddy current / flux flit / ultrasons) pa akò.
Ekip teknik konfime klas la, kondisyon ak edisyon anvan sitasyon; enspeksyon twazyèm pati yo sipòte.
Kontwòl Kalite ak Tès
Chimi ak tensile.Analiz jete plis tanperati -tanperati chanm pou chak EN 10305-1, Tablo 3/4.
Longitudinal NDT.EN ISO 10893 NDT - Eddy aktyèl (EN ISO 10893-2, nivo E3), flit flux (EN ISO 10893-3, nivo F3) oswa ultrasons (EN ISO 10893-10, nivo U3B) pa akò.
Dimansyon ak sifas.100% chèk OD/miray ak tout -enspeksyon sifas longè; tès aplati oswa flaring kote yo espesifye.
Sètifika.EN 10204 3.1 ak trasabilite chalè ak jete; temwen twazyèm pati ki disponib.

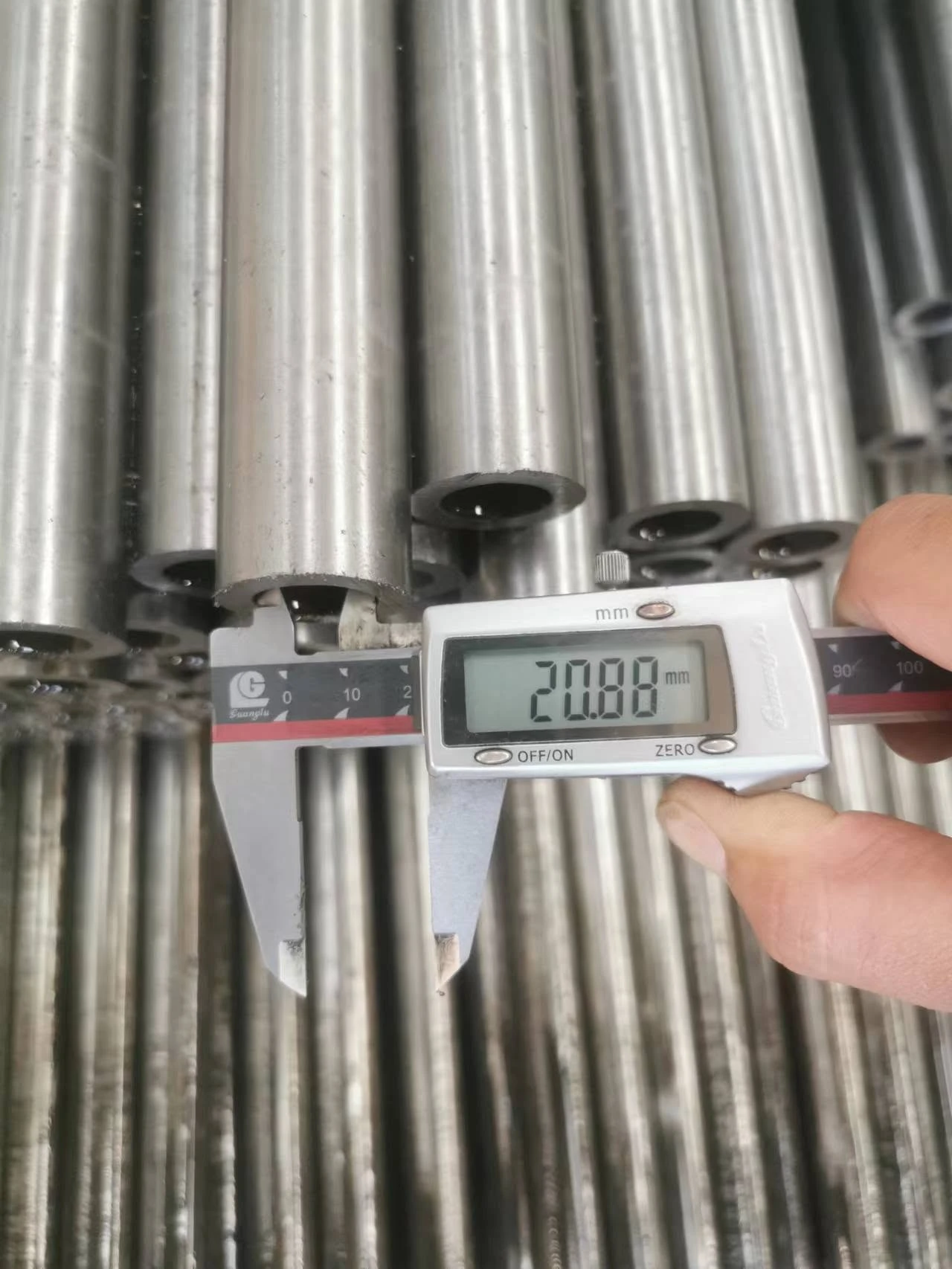

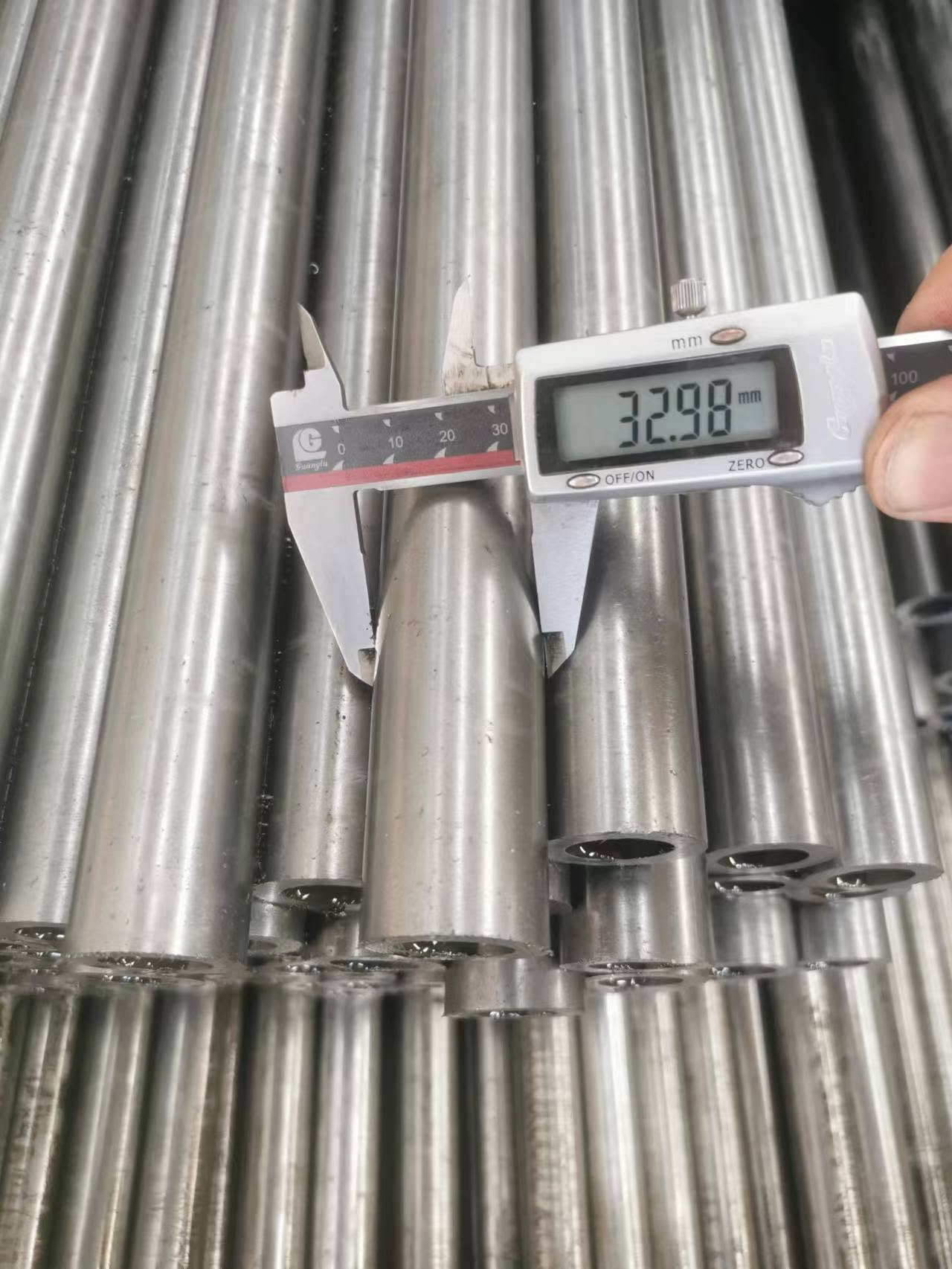

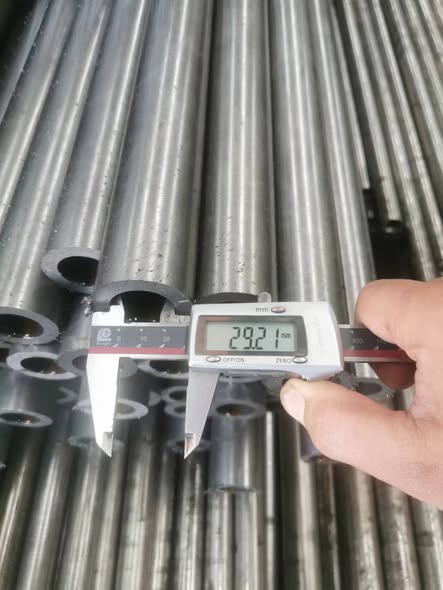

Tès ak enspeksyon

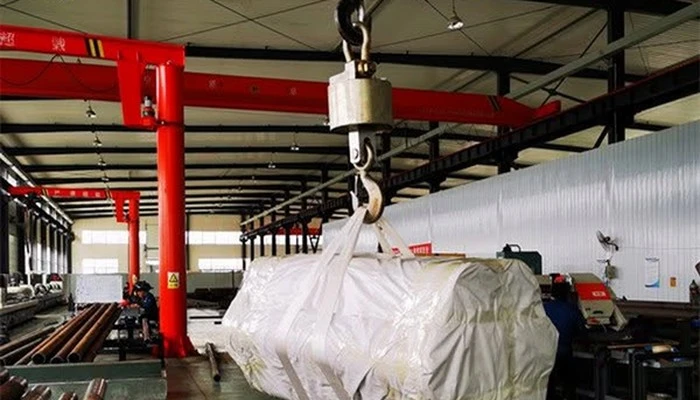

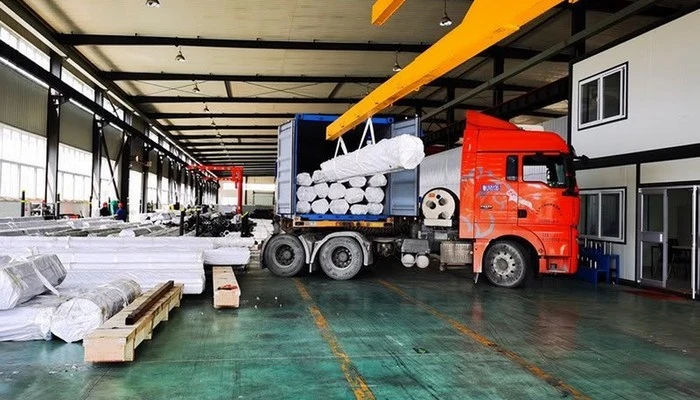

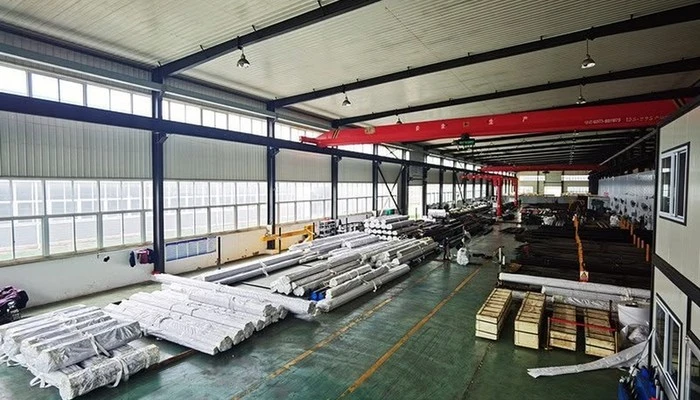

Anbalaj ak anbake
Voye OD × miray ou a, kondisyon livrezon ak kantite - ekip teknik nou an ap konfime spesifikasyon an epi retounen yon sitasyon ak tan plon nan lespas 24 èdtan.
Mande yon E255 Precision Tube Quote
FAQ
Ki sa ki EN 10305-1 E255 ak ki sa nimewo a vle di?
E255 (materyèl nimewo 1.0408) se yon asye bon jan kalite ki pa -alyaj pou tib presizyon trase frèt anba EN 10305-1:2016. "255" la se minimòm fòs pwodiksyon anwo nan kondisyon nòmal (+N) - 255 MPa (37,000 psi). Menm tib la nan kondisyon ki soulaje estrès (+SR) rive nan 375 MPa, kidonk non an reflete sèlman youn nan eta livrezon li yo.
Èske E255 menm jan ak St45?
Wi. E255 ak St45 se menm asye anba materyèl nimewo 1.0408. St45 se non DIN 2391 eritaj la; E255 se aktyèl EN 10305-1 deziyasyon an. Yo pataje menm chimi ak menm pwodiksyon nòmal 255 MPa. Sèvi ak St45 lè matche ak yon ansyen desen, epi ekri E255 / 1.0408 sou nouvo lòd pou sètifika a matche ak estanda aktyèl la.
Poukisa E255 montre de fòs sede, 255 MPa ak 375 MPa?
Paske sede a depann sou kondisyon livrezon an, pa klas la pou kont li. Nan kondisyon nòmal (+N) pwodiksyon minimòm anwo a se 255 MPa; nan kondisyon estrès-soulajman (+SR) li se 375 MPa - yon diferans 120 MPa nan travay frèt plis soulajman estrès. Konsepsyon nan valè kondisyon ou aktyèlman bay lòd la. Yon tib + SR pote apeprè 47% plis presyon nan menm miray la, oswa bezwen apeprè 32% mwens miray pou menm presyon an.
Ki kondisyon livrezon mwen ta dwe chwazi pou tib presizyon E255?
Chwazi pa sa tib la sibi pwochen. Pati soude oswa koube ak barik idwolik anjeneral pran + SR (375 MPa, dimansyon ki estab, bon soudabilite). Pati ki pa -estrès oswa ki chaje lejèman ka itilize +N (255 MPa, pri ki pi ba). +C ak +LC se pou pati ki rete jan-desine epi ki pa soude. +A se pou machin lou kote tendres ede kontwòl chip.
Ki dimansyon ak tolerans tib presizyon E255?
EN 10305 -1 kouvri OD 4-380 mm (0.16-14.96 pous) ak epesè miray 0.5-25 mm (0.020-0.98 pous). Tolerans miray la se ± 10% oswa ± 0.1 mm, kèlkeswa sa ki pi gwo. Tolerans deyò dyamèt yo pran nan ISO 7606 klas 7/8/9. Dwattye se mwens pase oswa egal a 0.0015 × longè pou ReH Mwens pase oswa egal a 500 MPa. Sifas klere (+A/+N) rive nan Ra mwens pase oswa egal a 1.6 µm.
Èske E255 ekivalan a ASTM A519 1020?
Apeprè, pa gwoup fòs, men pa idantik nan chimi. ASTM A 519 1020 (C 0.18–0.23 %, Mn 0.30–0.60 %) chita nan menm ranje sede ak E255, men E255 pèmèt Mn 0.40–1.10 %. Pou yon sibstitisyon tankou-pou-tankou konfime Manganèz la ak kondisyon livrezon an, epi pa sipoze sètifika yo ka ranplase san yo pa tcheke spesifikasyon lòd la.
Ki sètifika ak tès ki pa-destriktif ki vini ak tib E255?
Chak lòd voye ak yon sètifika enspeksyon EN 10204 3.1 ki trase chalè ak nimewo jete. Enspeksyon defo Longitudinal swiv EN ISO 10893 -2 (Eddy aktyèl, nivo E3), EN ISO 10893-3 (flux flit, nivo F3) oswa EN ISO 10893-10 (ultrason, nivo U3B). Enspeksyon twazyèm pati disponib sou demann.
Èske E255 ka apwovizyone pi wo pase 380 mm dyamèt deyò?
EN 10305-1 scope san pwoblèm tib presizyon trase frèt jiska 380 mm OD. Pou pi gwo dyamèt wout dwat la se yon estanda diferan - EN 10297-1 (tib machin) oswa EN 10305-4 pou sistèm idwolik ak pneumatik, kote E255 apwovizyone nan kondisyon an + N sèlman. Endike aplikasyon an pou moulen an site baz sètifika ki kòrèk la.
