42CrMo4 presizyon frèt trase tib afèyo se chromium -molybdène alyaj silenn barik apwovizyone nan kondisyon an trempe ak tanperaman (+QT), ak twou a fini pa onin nan tolerans ISO H8 ak yon brutality sifas nan Ra 0.4 µm oswa pi bon. Nan eta a + QT fòs sede minimòm lan rive nan 900 MPa (130 ksi) pou mi yo jiska 16 mm, bay apeprè 1.9 fwa kapasite presyon yon tib E355 perfectionné nan menm jeyometri a. Anvan ou presize youn, regle twa bagay - kondisyon livrezon an, epesè miray la ak dyamèt twou - paske tout twa deplase nimewo ou aktyèlman konsepsyon an.
42CrMo4 se yon Ewopeyen an kwòm -molybdène alyaj asye: nimewo materyèl1.7225nanEN 10083-3, ak ekivalan komèsyal AISI4140, JIS SCM440, GB 42CrMo ak BS EN19. "42" se nivo kabòn (apeprè 0.42%), "CrMo" drapo chromium ak molybdenum, ak "4" se endèks klas la. Kòm yon trempe-ak-tanperaman asye li bati pou gwo fòs ak severite, ki se egzakteman sa yon barik silenn idwolik presyon wo -demann.
Yon 42CrMo4presizyon tib trase frètkòmanse kòm yon tib san pwoblèm, se frèt trase nan sere deyò -tolerans dyamèt, Lè sa a, gen sifas enteryè li yo fini pa onin (oswa skiving ak roulo bruni) pou twou a se pare yo resevwa yon sele piston san plis D '. Nou bay li nan kondisyon ki trempe ak tanperaman pou fòs maksimòm, oswa estrès -soulaje pou pi fasil soude ak machin. Pwovizyon tipik se OD 20-520 mm, ID 12-510 mm, miray 2-40 mm ak longè jiska 16 m, ak sètifikasyon EN 10204 3.1.
Ranje Pwovizyon pou
| Paramèt | Kapasite |
|---|---|
| Materyèl / estanda | 42CrMo4 (1.7225), EN 10083-3 |
| Dyamèt deyò (OD) | 20-520 mm (0.8-20.5 pous) |
| Dyamèt anndan (ID / twou) | 12-510 mm (0.5-20.1 pous) |
| Epesè miray la | 2-40 mm (0.08-1.57 pous) |
| Longè | Jiska 16 m (52 pye), koupe sou lòd |
| Kondisyon livrezon | +QT (tranpe ak tanperaman) oswa +SR (soulaje estrès) |
| Tib estanda | EN 10305-1 / DIN 2391 |
| Sètifikasyon | EN 10204 3.1; enspeksyon twazyèm pati ki disponib |
Dimansyon ki anwo yo se seri moulen tipik la; konfime egzak OD / ID / fenèt miray la ak longè maksimòm kont pwodiksyon aktyèl lè ou bay lòd.
Klas materyèl ak estanda
Non yon klas se sèlman mwatye yon lòd achte. Tablo ki anba a separe sa EN 10083-3 fikse ak sa ou dwe toujou endike sou lòd la - premye sous "li te rive men se pa sa mwen te trase a."
| Fiks pa EN 10083-3 / estanda tib | Ki endike sou lòd ou a |
|---|---|
| Limit konpozisyon chimik (C, Cr, Mo, Mn, P, S) | Deyò dyamèt, twou (ID) ak epesè miray, oswa twou ak miray |
| Pwopriyete mekanik nan kondisyon livrezon yo te rele ak epesè | Didantite tolerans klas (H8 default) ak Ra |
| Nimewo materyèl 1.7225 ak idantite klas la | Kondisyon livrezon (+QT oswa +SR) |
| Enspeksyon ak baz sètifika (lè 3.1 yo bay lòd) | Estanda tib (EN 10305-1 oswa DIN 2391) ak kalite sètifika |
Ki jan yo idantifye l.Dapre klas "42CrMo4," nimewo materyèl 1.7225, ak estanda materyèl paran EN 10083-3 - pa janm kòm "EN 10305-1 42CrMo4," ki pa egziste. EN 10305-1 se estanda tib presizyon trase frèt san pwoblèm ki fikse tolerans dimansyon; klas ki nan lis li yo se E235, E355 ak menm jan an, pa 42CrMo4. Yon tib 42CrMo4 pèfeksyone bay lòd pa akò soti nan materyèl 42CrMo4 nan EN 10305-1 oswa DIN 2391 tolerans.
Pwopriyete mekanik
Pwopriyete mekanik 42CrMo4 ou konsevwa yo pa yon sèl figi. Fòs sede a varye selon kondisyon livrezon ak epesè miray la; paj katalòg enprime "900 MPa" epi sispann, men valè sa a se la+QT minimòm pou mi jiska 16 mm. De bagay deplase li, ak tou de pwoblèm pou yon barik silenn: kondisyon an livrezon ak epesè miray la.
Sede fòs pa epesè miray ak tretman chalè
Tablo ki anba a se anvlòp ki trempe-ak-tanperaman (+QT) ki soti nan EN 10083-3. Rendeman an ap tonbe pandan seksyon an ap grandi paske rezistans nan se fini - sa a se nimewo ki deside konsepsyon ou a, pa tit la 900 MPa.
| Mi / seksyon t (mm) | Sede Rp0.2 min (MPa) | Tensile Rm (MPa) | Long. A5 min (%) | Wouj. nan zòn Z min (%) | Enpak ISO-V min (J) |
|---|---|---|---|---|---|
| Mwens pase oswa egal a 16 | 900 (130 ksi) | 1100-1300 | 10 | 40 | 30 |
| >16-40 | 750 (109 ksi) | 1000-1200 | 11 | 45 | 35 |
| >40-100 | 650 (94 ksi) | 900-1100 | 12 | 50 | 35 |
| >100-160 | 550 (80 ksi) | 800-950 | 13 | 50 | 35 |
| >160-250 | 500 (73 ksi) | 750-900 | 14 | 55 | 35 |
Poukisa de fòs parèt pou yon klas.Minimòm 660 MPa ou wè sou kèk tab founisè se lafrèt trase ak estrès-soulajekondisyon (+BKS / +SR), pa +QT. Si desen ou mande pou yon pwodiksyon 900 MPa, ou dwe kòmande +QT; yon tib ki soulaje estrès-ap sètifye nan apeprè 660 MPa epi echwe yon konsepsyon 900 MPa. Konsepsyon nan valè ki kòrèk la olye ke tit katalòg la se diferans ki genyen ant yon barik ki an sekirite ak youn ki se 25-30% twòp.
Fòs rupture ak dite
Nan kondisyon an + QT fòs rupture kouri 1100-1300 MPa pou mi mens desann nan 750-900 MPa pou seksyon ki pi epè yo, pè ak valè yo sede pi wo a. Apre trempe ak tanperaman, dite esansyèl se sou 28-36 HRC (apeprè 270-340 HBW) depann sou tanperati tanperaman; se figi a te deklare pa chalè sou sètifika a, pa kòm yon valè klas fiks. (Yon figi "53 HRC" yo site yon lòt kote refere asifasflanm dife oswa redi endiksyon, pa tib la esansyèl.)
Konpozisyon chimik
Tablo ki anba la a se anvlòp analiz louch-nan EN 10083-3. Ranje kontwòl entèn yon moulen souvan pi sere; aksepte kont plafon an plis tolerans analiz pwodwi a, epi li valè aktyèl yo nan sètifika 3.1 la.
| Eleman | Kontni | Ki sa li kontwole |
|---|---|---|
| Kabòn (C) | 0.38-0.45 % | Fòs ak hardenability; fikse repons lan pasè |
| Silisyòm (Si) | Mwens pase oswa egal a 0.40% | Dezoksidasyon |
| Manganèz (Mn) | 0.60-0.90 % | Hardenability ak severite (nòt 4140 pèmèt 0.75-1.00%) |
| Fosfò (P) | Mwens pase oswa egal a 0.025% | Kontwòl brittleness |
| Souf (S) | Mwens pase oswa egal a 0.035% | Kontwòl enklizyon |
| Kwòm (Cr) | 0.90-1.20 % | Hardenability, mete ak rezistans korozyon |
| Molybdène (Mo) | 0.15-0.30 % | Rezistans tanperaman ak gwo -fòs tanperati |
EN 10083-3 gen ladan yon kloz Opsyon; kote li aplike, tolerans analiz pwodwi yo ajoute nan limit louch yo. Sètifika a dwe montre analiz chalè aktyèl la pou pwosedi soude ou ak chèk konsepsyon ou itilize nimewo reyèl.
Tretman chalè ak kondisyon livrezon
42CrMo4 prèske toujou itilize nan yon kondisyon chalè-trete, epi kondisyon an se sa ki mete fòs ou konsepsyon. Opsyon ki anba yo se silenn-tib achtè yo aktyèlman kòmande.
| Kondisyon | Senbòl | Min. sede (MPa, mwens pase oswa egal a 16 mm) | Lè yo chwazi li |
|---|---|---|---|
| Trempe ak apeze | +QT | 900 | Maksimòm fòs ak kapasite presyon; barik{0}}wo presyon |
| Fwad trase, estrès soulaje | +SR / +BKS | ~660 | Pi fasil soude ak machin, presyon modere |
| Fwad fini (difisil) | +BK | pi wo jan-desine | Ki kote tib la pita usinage ak chalè trete pa itilizatè a |
| Nòmalize | +N | pi ba | Ra pou barik 42CrMo4; chwazi pou tendres inifòm |
Chwazi kondisyon livrezon an
Soude barik silenn.Kòmande +QT pou fòs, men planifye prechofe ak apre -soulajman estrès soude (gade soudabilite) - oswa aksepte +SR si konsepsyon an pèmèt pwodiksyon an pi ba.
Afine apre machin lou.+ QT kenbe dimansyon pi byen apre fini D'; presize final tretman chalè anvan oning.
Manch estriktirèl ki pa -presyon.+SR oswa +BK se ase ak pi bon mache pou trete.
Evalyasyon presyon pa epesè miray la
Yon barik silenn pote presyon nan twou a, ak presyon an san danje depann sou dyamèt twou a otan ke sede a. Tablo tès depistaj ki anba a itilize relasyon epè-silenn (Lamé) pou yon tib fèmen-nan rannman, ak yon faktè konsepsyon 4:1 sou sede +QT 900 MPa. Li se yon kalkil tès depistaj, pa yon ranplasan pou konsepsyon pwojè.
| ID twou (mm) | Mi (mm) | Sede nan twou (MPa) | Presyon admisib (MPa) | Presyon admisib (ba) |
|---|---|---|---|---|
| 100 | 8 | 115 | 28.9 | 289 |
| 100 | 10 | 138 | 34.4 | 344 |
| 100 | 12 | 157 | 39.4 | 394 |
| 100 | 15 | 184 | 45.9 | 459 |
Li sa a anvan ou site yon presyon.Menm miray 10 mm la pote apeprè 344 bar nan yon twou 100 mm men byen lwen mwens nan yon twou 200 mm - kapasite presyon tonbe pandan twou a ap grandi. Men, si miray ou a depase 16 mm, pwodiksyon an konsepsyon desann nan 750 MPa (16-40 mm) oswa 650 MPa (40-100 mm), bese evalyasyon an ankò. Yon nimewo presyon ki endike san dyamèt twou a pa ka tcheke, kidonk toujou presize tou de.
Tolerans dimansyon ak fini sifas
Twou a fini se sa silenn lan wè, kidonk tolerans ak klas brutality yo espesifye, pa sipoze. Tablo ki anba a se rezèv estanda.
| Paramèt | Kapasite |
|---|---|
| tolerans ID | ISO H7, H8, H9, H10 (H8 estanda) |
| Brutalizasyon sifas (Ra) | Mwens pase oswa egal a 0.4 µm (Ra 0.3 µm tipik pou H8) |
| Dwat | Mwens pase oswa egal a 0.5 mm pou chak mèt |
| OD tolerans | Dapre EN 10305-1 / DIN 2391 limit trase frèt |
| Longè | Jiska 16 m, koupe sou lòd |
Seleksyon tolerans ID
Tolerans ID H8 a se klas estanda nou an. Chwazi klas tolerans nan piston sele barik la dwe aksepte, pa soti nan abitid. H8 kostim pifò sele estanda epi kenbe pri rezonab; H7 se pou silenn-sere oswa gwo-; H9/H10 yo akseptab kote konsepsyon sele a tolere plis gaye twou. Espesifye H8 pa default ak amelyore sèlman lè sele a mande li evite peye pou yon klas ou pa bezwen.
Konparezon klas materyèl
42CrMo4 chita nan tèt nechèl fòs -tib la. Tablo ki anba a mete li kont klas achtè yo peze li kont; tout pote menm twou fini, kidonk diferans lan se fòs ak pwa barik la.
| Klas | Estanda | + QT/min. sede (mwens pase oswa egal a 16 mm, MPa) | Sèvi ak |
|---|---|---|---|
| 42CrMo4 | EN 10083-3 (1.7225) | 900 | Gwo-presyon, fatig-barik kritik |
| 20MnV6 | EN 10297-1 (1.5228) | 470 (+N) | Barik presyon mwayen-, pi bon soudabilite |
| E355 | EN 10305-1 (1.0580) | 470 (+N) | Jeneral silenn idwolik, pri -kondwi |
| 4140 | ASTM A29 (ekivalan) | 900 | Menm jan ak 42CrMo4 nan pwojè sistèm pous- |
Chwazi 42CrMo4 lè pwa miray, presyon oswa lavi fatig fòse yon barik pi fò; gout nan E355 oswa 20MnV6 lè devwa a se modere ak soudabilite oswa pri mennen. Remake byen ke 42CrMo4 ekivalan a 4140 se menm alyaj - sèlman limit Manganèz la diferan - kidonk yo ka ka ranplase yon fwa yo konfime chimi sètifika a.
Kabòn ekivalan ak soudabilite
EN 10083-3 pa tabli limit ekivalan kabòn, kidonk nou kalkile li pa fòmil IIW:CEV=C + Mn/6 + (Cr+Mo+V)/5 + (Ni+Cu)/15. Pou yon chalè tipik (C 0.42, Mn 0.75, Cr 1.05, Mo 0.20) ki se apeprè0.80. Kòm yon règ nan gwo pous: yon CEV tou pre 0.80 vle di 42CrMo4 pa dwe soude tankou asye grav. Prechofe a 150-250 degre, kenbe tanperati interpass alantou 200-300 degre, epi aplike soulajman estrès apre soude. Sètifika a pa enprime CEV otomatikman - mande li sou lòd la pou pwosedi soude ou a gen nimewo reyèl, pa yon non klas.
Pwosesis Faktori
Fè tib san pwoblèm.Yon tib paran pèse ak woule san pwoblèm nan 42CrMo4, anjeneral, deja nan kondisyon an + QT.
Desen frèt.Tib la trase nan yon mouri pou sere boulon dyamèt deyò a epi amelyore sifas ak dwat - etap "presizyon frèt trase".
Redresman.Tib la trase dwate nan mwens pase oswa egal a 0.5 mm / m pou barik la kouri vre nan silenn lan.
Bore D' (skiving).Pou klas ki sere, twou a kase jiska -dimansyon final ak jeyometri.
Honing.Yon wòch abrazif fini twou a ISO H8 ak Ra Mwens pase oswa egal a 0.4 µm, kite kwa a -koupe yon sele bezwen.
Enspeksyon ak sètifikasyon.Yo tcheke dimansyon, brutality, dwat ak chimi epi yo bay sètifika EN 10204 3.1.
Fini fini ak anbalaj.Fen yo koupe kare, pwoteje, epi tib la fourni ak konsève pou chajman.
Kontwòl Kalite ak Enspeksyon
| Tcheke | Ki sa li pwouve |
|---|---|
| Analiz chimik | Klas se 42CrMo4, pa yon alyaj ranplase |
| Tès tensile ak sede | Fòs matche ak kondisyon +QT / +SR kòmande |
| Brutalizasyon twou (Ra) | Seal pral kouche san yo pa fè nòt |
| ID kalib ak tolerans | Bore aksepte piston an ak sele |
| Dwat | Barik kouri vre nan silenn lan |
| Vizyèl ak fini fini | Pa gen nòt, korozyon oswa fini domaje |
| EN 10204 3.1 sètifika | Chak chalè se retrace nan valè teste yo |
Dite ak enpak yo konfime pa moulen an kote espesifye; done soudabilite (CEV) se yon demann separe, pa otomatik sou sètifika a.
Poukisa Sous 42CrMo4 Tib Honed soti nan tiyo GNEE
Traçabilité materyèl.Chak tib bato ak yon sètifika EN 10204 3.1 ki konekte chimi ak fòs ak chalè a.
Kontwòl kondisyon.Nou bay +QT oswa +SR nan desen ou a epi konfime sede a sou sètifika a, pa sèlman yon non klas.
Kapasite dimansyon.H7-H10 twou, Ra Mwens pase oswa egal a 0.4 µm ak dwat Mwens pase oswa egal a 0.5 mm/m, ak enspeksyon twazyèm pati ki disponib.
Komèsyal fè bak.ISO 9001 ak CE, konpetitif moulen-pri dirèk, ak yon ekip teknik ki retounen yon spesifikasyon konfime ak tan livrezon nan 24 èdtan.

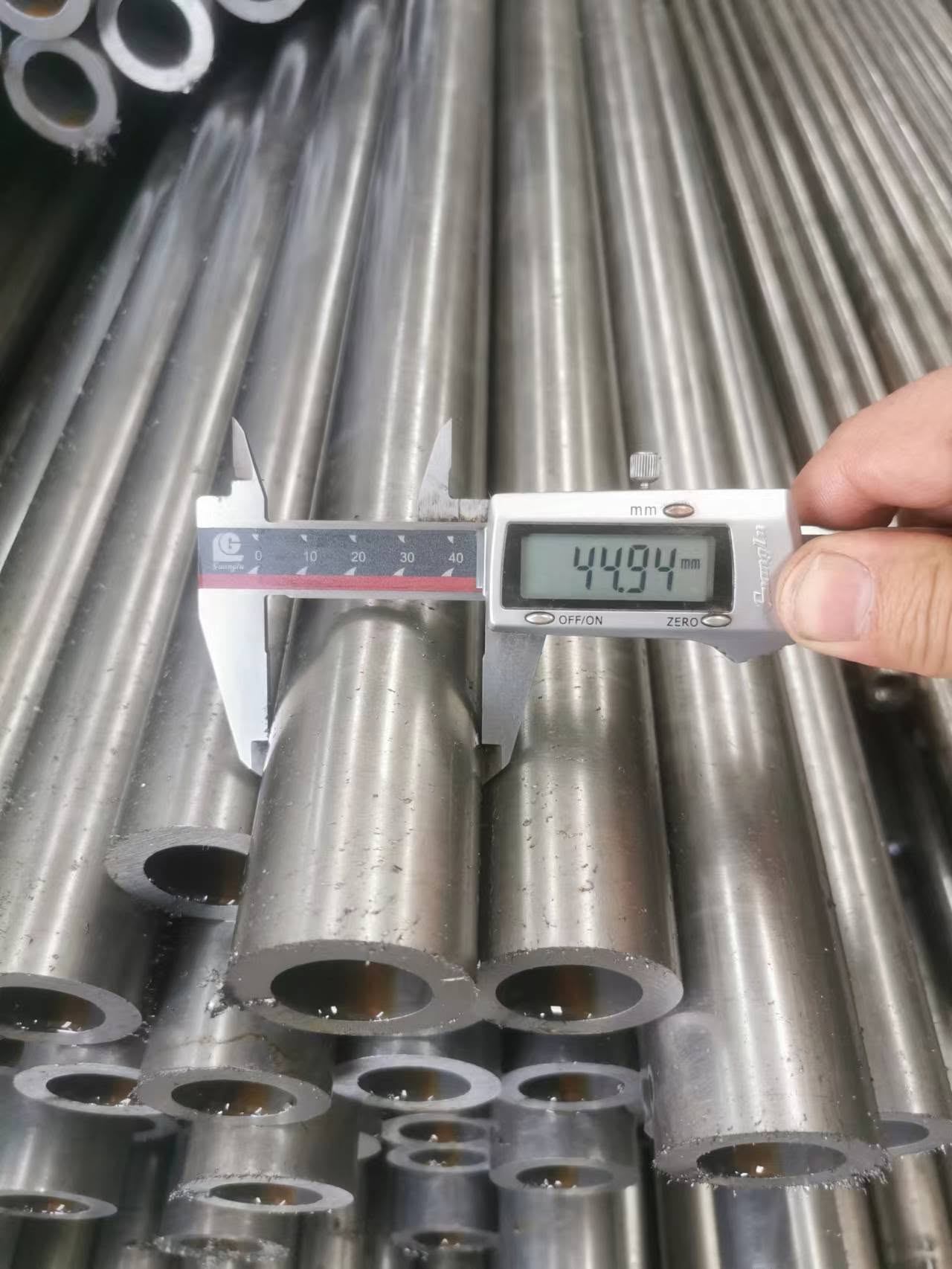

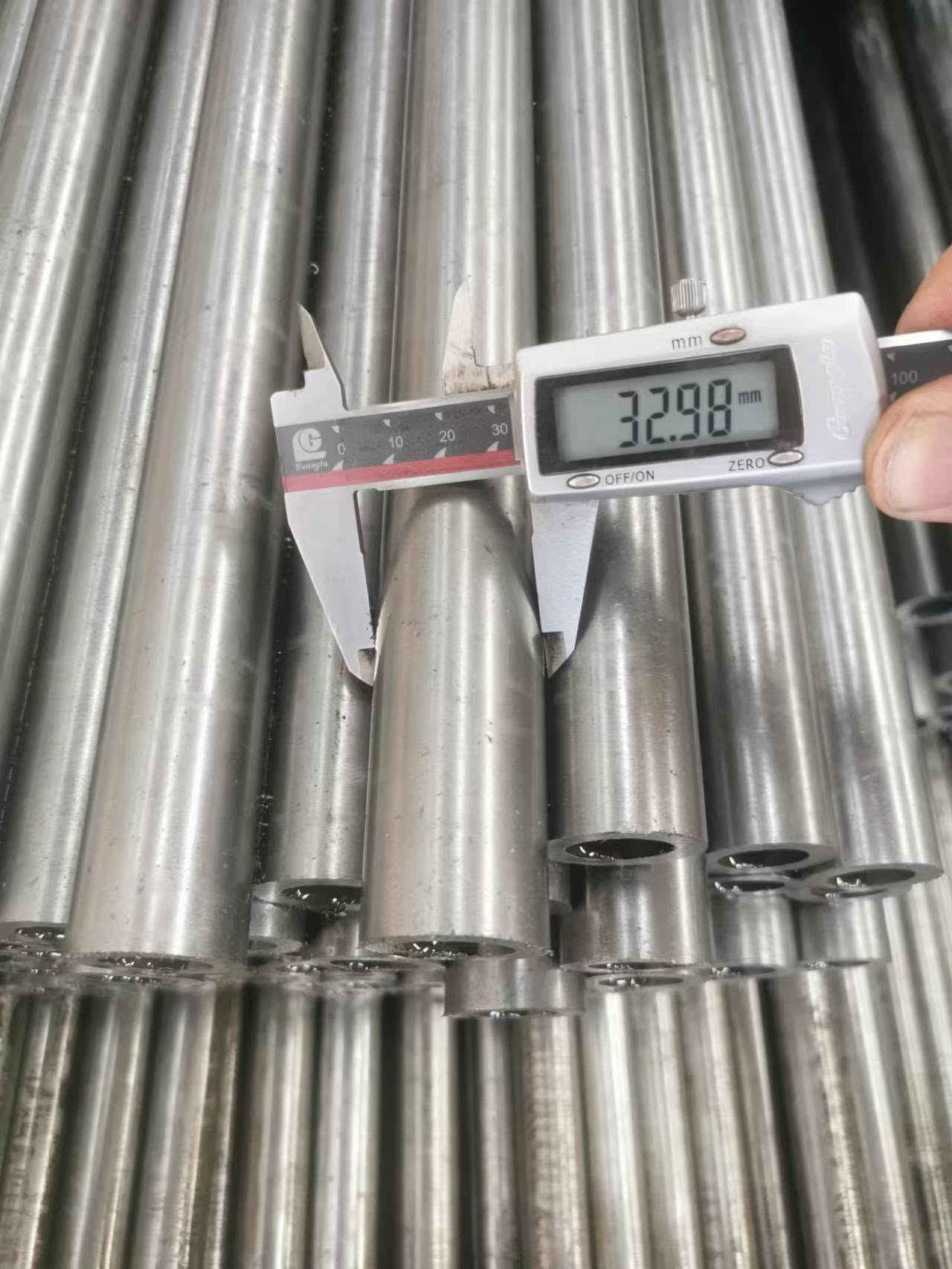

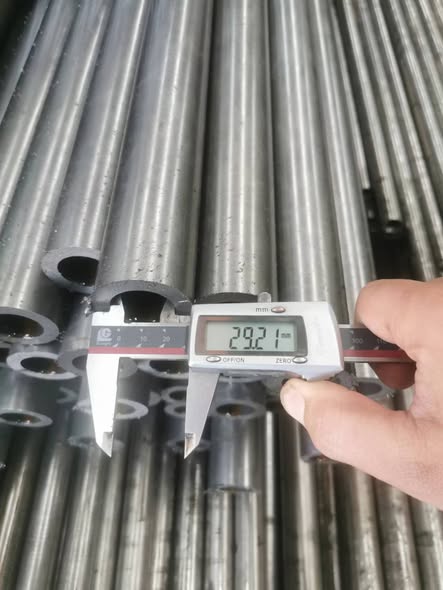

Tès ak enspeksyon

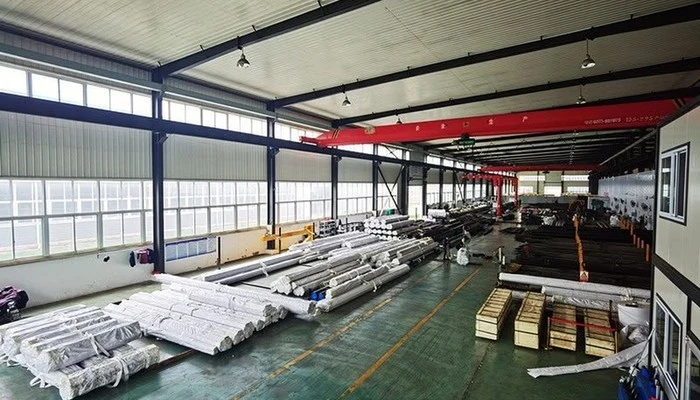

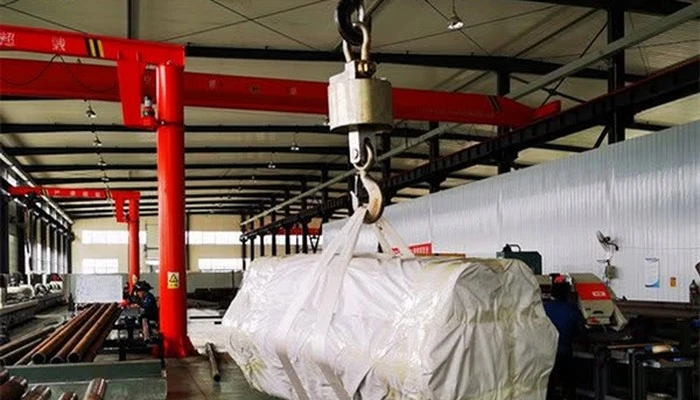

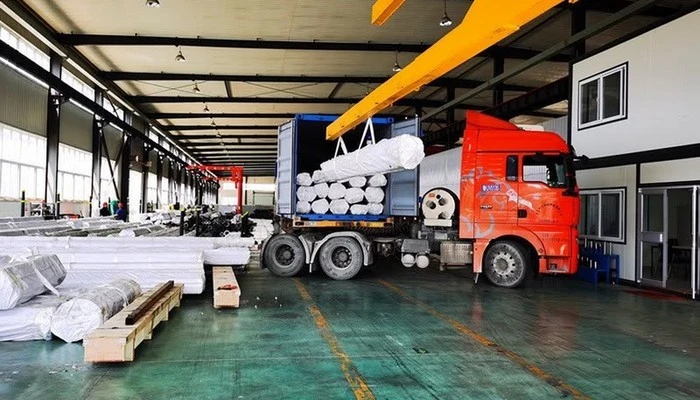

Anbalaj ak anbake
Voye twou, miray, longè ak kondisyon livrezon - ekip teknik nou an ap konfime spesifikasyon an kont seri moulen aktyèl la epi retounen yon sitasyon ak tan plon nan 24 èdtan.
Mande yon Quote Tib 42CrMo4 Honed
FAQ
Ki sa ki se yon tib 42CrMo4 afine itilize pou?
Yo itilize yon tib 42CrMo4 afine kòm barik gwo -presyon idwolik ak chanm konpwesyon lè silenn, ak nan machin lou, machin bòdi piki, ekipman min ak angrenaj leve kote twou a dwe sele dirèkteman kont yon piston san plis D '. Fòs trempe ak tanperaman li yo pèmèt yon miray mens pote plis presyon pase yon tib E355 oswa 20MnV6 nan menm twou a.
Ki fòs sede tib 42CrMo4 afine?
Nan kondisyon trempe ak tanperaman (+QT), fòs sede minimòm lan se 900 MPa (130 ksi) pou mi jiska 16 mm, tonbe a 750 MPa nan 16-40 mm, 650 MPa nan 40-100 mm, 550 MPa nan 100-500 mma ak 100-500 mm. dapre EN 10083-3. Valè ou konsepsyon depann sou epesè miray ou a, pa tit la 900 MPa. Yon tib ki soulaje estrès (+SR oswa +BKS) pi fèb, anviwon 660 MPa minimòm.
Èske 42CrMo4 menm jan ak AISI 4140?
Wi, pou pifò rezon apwovizyone ak jeni 42CrMo4 ak AISI 4140 se menm kwòm -molybdène alyaj asye (materyèl nimewo 1.7225). Diferans prensipal la se limit Manganèz la: 42CrMo4 pèmèt 0.60-0.90% Mn pandan 4140 pèmèt 0.75-1.00%. JIS SCM440 ak GB 42CrMo yo tou ekivalan komèsyal yo. Toujou konfime chimi aktyèl la sou sètifika 3.1 la, espesyalman Manganèz.
Ki tolerans ID ak fini sifas mwen ka jwenn sou yon tib 42CrMo4 perfectionné?
Se twou pèfeksyone a apwovizyone ISO H7, H8, H9 oswa H10 tolerans, ak H8 kòm klas estanda. Brutalizasyon sifas se Ra 0.4 mikro oswa pi bon, ak Ra 0.3 mikro se tipik pou yon twou H8. Dwat se 0.5 mm pou chak mèt. Chwa a nan klas tolerans ta dwe swiv sele a piston barik la dwe aksepte.
Èske 42CrMo4 afine tib ka soude?
Wi, men 42CrMo4 se yon kwòm-molybdène asye ak yon ekivalan segondè kabòn nan apeprè CEV 0.80, kidonk li pa dwe soude tankou asye grav. Chofe a 150-250 °C, kontwole tanperati interpass alantou 200-300 °C, epi aplike soulajman estrès apre soude. Espesifye egzijans soude sou lòd la, paske sètifika tès moulen an pa enprime CEV otomatikman.
Ki diferans ki genyen ant 42CrMo4 akE355 afine tib?
Tou de se barik silenn perfectionné, men 42CrMo4 (1.7225, EN 10083-3) se yon kwòm -molybdène alyaj asye trempé ak tanperaman pou yon sede minimòm de 900 MPa, pandan y ap E355 (1.0580) se yon asye pur ak kabòn{1} aymanèz{1}. 470 MPa. Sa se apeprè 1.9 fwa kapasite presyon nan menm jeyometri a. Chwazi E355 pou presyon modere-, silenn ki baze sou pri ak 42CrMo4 lè pwa miray, presyon oswa lavi fatig fòse yon barik ki pi solid.
Ki estanda ki aplike nan tib 42CrMo4 afè?
Materyèl la se 42CrMo4 pou EN 10083-3 (materyèl nimewo 1.7225). Tib la apwovizyone tolerans dimansyon nan EN 10305-1 oswa DIN 2391 lajman itilize pou tib presizyon frèt trase san pwoblèm, ak twou a fini pa onin. Remake byen ke 42CrMo4 se pa yon klas ki nan lis nan EN 10305-1; li bay lòd pa akò soti nan materyèl 42CrMo4 tolerans tib sa yo.
Kouman pou mwen presize yon tib 42CrMo4 affiner sou yon lòd achte?
Eta: materyèl 42CrMo4 (EN 10083-3, 1.7225); kondisyon livrezon +QT oswa +SR; estanda tib EN 10305-1 oswa DIN 2391; deyò dyamèt, twou (ID) ak epesè miray, oswa twou ak miray; longè ak kantite; ID tolerans klas (H8 default) ak Ra; fini fini; ak kalite sètifika EN 10204 3.1. Twa atik achtè yo pi souvan omite se kondisyon livrezon an, dyamèt twou a ak klas tolerans la.
