Yo itilize yon tiyo pèse kòm barik nan yon silenn idwolik oswa pneumatik, kote sele a piston kouri dirèkteman kont twou a fini epi pa gen okenn raz oswa reaming nesesè anvan asanble.Nan twou ki soti nan 32 mm a 500 mm (1.5"–24") ak longè jiska 12 m, li sèvi silenn yo sou machin mobil, sipò pou twati min, près ak machin bòdi, boutik reparasyon silenn, ak ekipman marin oswa lave ki bati nan asye pur. Menm jan itil pou konnen: se pa yon tiyo liy, yon anvlòp byen oswa yon tib estriktirèl - yon twou afè pa gen okenn fonksyon nan devwa sa yo, epi peye pou li gen yon pèt dwat.
Yon tib frèt trase anvan tout koreksyon ak yon tib affine ka soti nan menm chalè a, pote menm OD ak miray la, epi li toujou pa ka ka ranplase. Atik awozaj la se yon eleman: twou li kenbe tolerans ISO H8, sifas li pote Ra 0.2–0.4 µm ak yon kale 30–45 degre kwa-, epi dwat li kenbe nan 0.5 mm/m pou chaj sele a rete menm sou yon kou de plizyè mèt. Chak aplikasyon ki anba a depann de youn oswa plis nan twa pwopriyete sa yo, epi seksyon ki swiv yo mete chak devwa nan gwosè twou, klas presyon, klas ak kalite sele ki ale ak li. GNEE bay tib afè nan ID 32–500 mm, miray 4–50 mm ak longè a 12 m ak sètifika EN 10204 3.1.Voye gwosè twou ou ak devwa silenn pou yon sitasyon.
Ki kote yo itilize tiyo afine
Tablo ki anba a se repons pratik pou kesyon an. Li atravè yon ranje epi ou gen ranje a alamòd, klas la presyon, klas la nòmalman espesifye ak rezon ki fè twou a dwe affine nan devwa sa a.
| Aplikasyon | Ranje raz tipik | Klas presyon travay | Klas nòmalman itilize | Poukisa twou a dwe affiner |
|---|---|---|---|---|
| Silenn idwolik mobil - pneu, chajè, trepye | 50-320 mm | 160-250 bar | ST52.3 /E355 | Seal kouri sou twou a anba chaj chòk; yon pwent oswa yon twou oval kriye nan bout baton an |
| Silenn teleskopik - kamyon pil fatra, machin refij, benne | 100-320 mm | 160-250 bar | E355, 27SiMn sou etap | Chak etap se barik pwòp li yo; presizyon twou kenbe etap yo aliyen ak sele yo chaje respire |
| Sipò twati min ak akseswar sèl | 100-400 mm | a apeprè 31.5 MPa nan pratik jaden | 27SiMn, etenn ak tanperaman | Aksè a kanpe chaje pou peryòd tan; yon cône oswa yon kote ki wo kite prop a trennen sou vant |
| Près idwolik ak ekipman fòme | 125-500 mm | 250 bar | 27SiMn / 42CrMo4 | Kou long bezwen dwat ak dyamèt konstan sou tout vwayaj la |
| Piki bòdi ak mouri-distribisyon kranpon ak ekspilsyon silenn | 63-320 mm | 160-250 bar | 42CrMo4 / E355 | Repetibilite sik depann sou friksyon ki estab ant sele ak twou |
| Pneumatic silenn ak actuators automatisation | 20-100 mm (ki site sou demann) | 1 MPa (10 bar) klas estanda | ST52.3 / SAE 1020 | Dè milyon de sik nan vitès ki ba mande friksyon ki pa kole ni derive |
| Boutik reparasyon ak re{0}}manchon silenn yo | Dapre silenn lan | Kèlkeswa silenn lan rated | ST52.3 / E355, CK45, SAE 1020, 27SiMn | Honing koupe an ogmantasyon kontwole, kidonk li retire nòt, cône ak ovale |
| Machin idwolik marin, lanmè ak anba lanmè - pont, treuil, angrenaj volan, manipilatè | 63-500 mm | 250 bar ak pi wo | 316 / 304, oswa asye kabòn ak yon tretman twou pwoteksyon | Klorur twou yon twou asye kabòn, ak twou chire sele a |
| Lavaj manje, pharmaceutique ak chimik | 40-200 mm | 160 ba | 304 / 316 | Caustic ak asid netwayaj atak kabòn asye; yon twou ki graj kenbe rezidi pwodwi |
| Amortisseurs, koulis fouchèt, endistriyèl amortisseurs | 20-80 mm (site sou demann) | Ba a mwayen | SAE 1020, CK45, Nerjaveèi | Fine Ra ak konsantrisite mete koub tranpaj la |
Dimensionnement yon tiyo affiner pou Standard silenn lan
Pifò pwogram silenn endistriyèl yo bati sou yon ti fanmi estanda ISO, ak stock barik se pi fasil pou achte lè twou ou bezwen an se sou lis la pi pito. Tablo ki anba a montre sa chak estanda fikse.
| Estanda | Ki sa li fikse | Klas presyon |
|---|---|---|
| ISO 3320 | Dyamèt pi pito ak baton piston ak rapò zòn; seri metrik | - |
| ISO 3322 | Rated seri presyon | Baz klasman |
| ISO 4393 | Seri konjesyon serebral pi pito | - |
| ISO 6020-1 | Mounting dimansyon, seri mwayen | 160 bar (16 MPa) |
| ISO 6020-2 | Mounting dimansyon, seri kontra enfòmèl ant | 160 bar (16 MPa) |
| ISO 6022 | Dimansyon monte, seri lou (moulen ak devwa pou laprès) | 250 bar (25 MPa) |
| ISO 10762 | Konpak wonn -silenn kò | 100 bar (10 MPa) |
| DIN 24333 | Dimansyon montaj, seri gwo -devwa (konpayon ISO 6022) | 250 bar (25 MPa) |
ISO 3320 pote zo rèl do dimansyon: seri metrik pi pito a kouri 50, 63, 80, 100, 125, 140, 160, 180, 200, 250 ak 320 mm, ak dyamèt baton matche ak rapò zòn estanda 1.4, 6, 1, 2, 6, 1. 2.0 ak 2.5. Chwazi yon barik nan seri sa a olye de yon twou abitrè, sa vle di --pistons etajè yo, twous sele ak tij yo disponib lè machin nan rebati plizyè ane nan kounye a. Rapò zòn nan, pandan se tan, se sa ki fè yon silenn pi dousman ak pi fèb sou konjesyon serebral la retract pase sou konjesyon serebral la pwolonje, kidonk li se yon desizyon konsepsyon pran anvan tib la te bay lòd, pa apre.
De lòt pwen konekte twou a ak presyon an. Premyèman, barik la se yon veso presyon: presyon k ap travay soti nan epesè miray ak fòs sede, pa soti nan fini an. Kòm yon ilistrasyon, yon miray 10 mm nan ST52 nan yon faktè konsepsyon 4:1 rive apeprè 350 bar - yon figi ki fè pati miray ak klas espesifik sa a epi yo dwe konfime pa kalkil pou nenpòt ki lòt konbinezon. Dezyèmman, klas presyon estanda ki anwo yo dekri silenn lan, pa tib la: yon silenn 250 bar ISO 6022 ka byen sèvi ak menm aksyon barik H8 kòm yon inite 160 bar, ak diferans lan te konte nan epesè miray ak konsepsyon pò.
Kote yon tiyo afine se pa bon pwodwi
Konnen kisa yon pwodwi pa pou se sa separe yon spécification de yon katalòg antre. Okenn nan devwa ki anba yo pa bezwen yon twou sele, kidonk yon twou afè ajoute pri epi retire anyen.
| Devwa | Ki sa ki aktyèlman gouvène li | Pwodwi kòrèk |
|---|---|---|
| Liy transmisyon lwil oliv ak gaz | OD ak miray, klas, klas presyon, kouch ak bon jan kalite soude | API 5L san pwoblèm, ERW oswa LSAW liy tiyo |
| Oke aman ak tib | API 5CT dimansyon, tonbe, pete ak kondisyon koneksyon | API 5CT aman ak tib |
| Kolòn estriktirèl, ankadreman ak bastengal | Pwopriyete seksyon, soudabilite ak pèfòmans dife | EN 10219 oswa ASTM A500 seksyon kre |
| Chodyè, sipèchofaj ak tib echanjeur chalè | Transfè chalè ak fòs tanperati ki wo - | ASTM A210, ASTM A213 oswa ekivalan |
| Dlo, vapè ak transfè likid pwosesis | Rantre, alokasyon korozyon ak kapasite koule | API 5L, ASTM A106 oswa A53 tiyo |
| Liy idwolik ak chanm konpwesyon lè | Kontinasyon presyon ak koube; likid se transmèt, pa sele kont | Fwad trase presizyon tib idwolik |
Yon reklamasyon se vo korije dirèkteman, paske li parèt sou paj founisè: tiyo afine pafwa dekri kòm yo te itilize pou aman lwil oliv ak tib. Li pa, ak konfizyon an se yon erè kategori. Tout bagay ki anba tèt pi a ki pote likid rezèvwa a espesifye anba API 5CT, kote koneksyon, rezistans efondreman ak alokasyon korozyon deside akseptasyon - yon twou afè se pa nan mitan kondisyon yo. Barik afè parèt sou enstalasyon perçage, men sou sistèm idwolik machin yo: kondwi tèt, manyen tiyo, roughneck fè, konpansasyon pou leve.
Liy idwolik yo se lòt kote yo gaspiye lajan nan direksyon opoze a. Yon tib liy transmèt likid ant eleman yo; pa gen anyen sele kont twou li yo, kidonk egzijans fini an se yon pwòpte ak presyon olye ke yon sèl Ra 0.2–0.4 µm. Achte stock barik affine pou devwa liy, oswa kòmande tib liy pou yon barik silenn, tou de fini nan rivork.
Chwazi klas la ak fini an pou devwa a
Seleksyon klas swiv presyon an ak anviwònman an, ak nan pratik chwa a etwat nan yon ti ponyen nan asye.
| Klas | Sede minimòm (tipik) | Ki kote yo itilize li |
|---|---|---|
| ST52.3 / E355 | 355 MPa | Jeneral barik idwolik ak chanm konpwesyon lè: machin mobil, silenn endistriyèl, ekipman agrikòl |
| CK45 / C45E | Mwayen kabòn, priyorite machinabilite | Modere -barik presyon, kò klape ak konpozan machin apre soude |
| SAE 1020/1026 | Ba kabòn, fasil soude | Stock reparasyon, jeneral silenn endistriyèl, konstriksyon soude |
| 27SiMn (Q+T) | 835 MPa | Sipò pou twati min, akseswar sèl, gwo -aktuateurs anba chay soutni |
| 42CrMo4 / 4140 (Q+T) | 930 MPa | Gwo-presyon ak gwo-devwa enpak: près, machin bòdi, gwo silenn mobil |
| 304 / 316 Nerjaveèi | Seleksyon -kowozyon | Marin, lanmè, subsea, manje, pharmaceutique ak chimik lave |
Valè trempe ak tanperaman koresponn ak seksyon estanda tès yo; yon seksyon miray epè pote pi ba pwopriyete, kidonk sètifika moulen pou epesè miray aktyèl la se dokiman ki konte. De klas ki gen menm etikèt ak tretman chalè diferan yo pa ka ranplase - 27SiMn apwovizyone woule cho ak 27SiMn apwovizyone trempe ak tanperaman konpòte yon fason diferan nan yon sipò do kay.

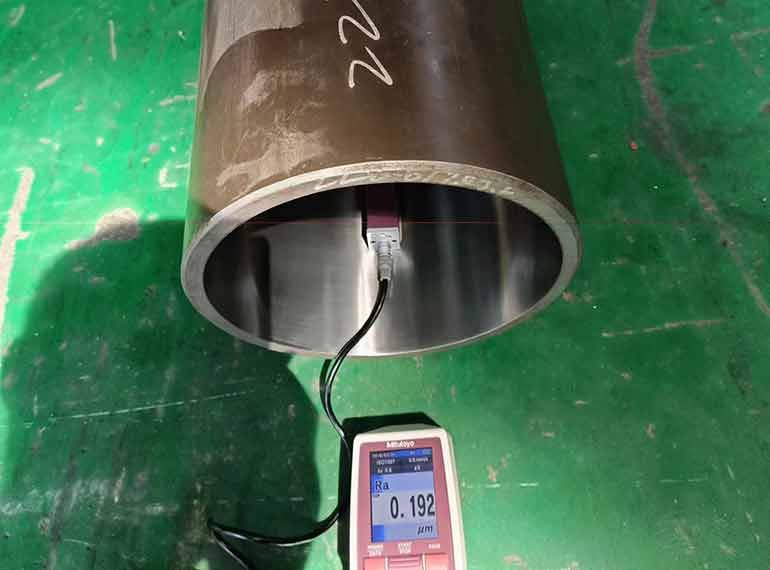

Lè fini, H8 ak Ra 0.2–0.4 µm kouvri pifò travay silenn, men fini an se pa sèlman paramèt sifas ki enpòtan. Kote yon founisè sele enplike bonè, atann demann pou Rz, ak pou Rpk, Rvk ak Rmr sou devwa mande, paske Ra se yon mwayèn epi li pa ka distenge de sifas ki gen menm mwayèn ak diferan distribisyon pik ak vale. Si aplikasyon an fonksyone nan volim ak yon pake sele estanda, li vo tou konpare twa wout twou yo - kòm-trase NBK, skived ak roulo poli, ak affine - sou pri ak anfòm olye ke sou lis poukont li.
Kisa pou presize lè w kòmande
Nèf atik pote spesifikasyon an antye. Voye yo ansanm epi sitasyon an tounen konplè; kite yo deyò epi kesyon yo tounen youn pa youn.
Alize (ID) ak klas tolerans - H8 se estanda, H9 disponib, H7 sou demann.
Deyò dyamèt ak epesè miray la, oswa anvlòp la silenn barik la dwe anfòm.
Klas ak kondisyon ekipman - nòmalize, soulaje estrès, oswa etenze ak tanperaman.
Wout tib manman - frèt trase san pwoblèm oswa DOM - si aplikasyon an gen yon preferans.
Egzijans brutality sifas, ki gen ladan Rz, Rpk, Rvk oswa Rmr kote founisè sele a espesifye yo.
Limit dwat ak longè jeneral, ak kondisyon fen - koupe kare, ebavure, bouchon.
Kantite ak kondisyon livrezon - lwil oliv twou, bouchon, pake oswa kas.
Kalite sele ak fo rekòmandasyon founisè sele a, kote li deja konnen.
Dimansyon enspeksyon ak sètifika - EN 10204 3.1, tès ultrasons, enspeksyon twazyèm-pati.
Twa atik ki pi souvan manke yo se kalite sele a, paramèt brutality pi lwen pase Ra, ak limit la dwat ki endike sou tout longè olye ke pou chak mèt. Chak youn se bon mache pou reponn nan etap rechèch la ak chè pou dekouvri apre silenn yo reyini.
Kontwòl Kalite ak Sètifikasyon
Yo dokimante ekipman pou tib olye ke yo teste presyon. Yon tès presyon idrostatik oswa prèv ki dwe nan silenn fini an, kote bouchon fen, pò ak soude se yon pati nan fwontyè presyon an; sa moulen tib la sètifye se materyèl la ak twou a. Nan pratik sa vle di yon sètifika tès moulen EN 10204 3.1 ak nimewo chalè retrace nan mak la sou tib la, dosye dimansyon pou twou, OD ak miray, lekti brutality pou twou a delivre, ak tès ultrasons kote epesè miray oswa devwa apèl pou li. Dwatete ak kondisyon vizyèl twou - rouye, ki fè nòt, patikil onin, kwa inegal -koupe - yo tcheke anvan anbalaj, epi yon twazyèm pati -enspeksyon ka ranje anvan chajman kote pwòp pwosedi achtè a mande li.
FAQ
Ki sa ki se yon tiyo afine sitou itilize pou?
Kòm stock barik silenn. Twou a se egzat ase pou sele a piston kouri sou li dirèkteman, kidonk yon silenn Maker ka soude sou bouchon fen ak pò san yo pa raz oswa reaming an premye. Près, bòdi-machin ak machin-silenn zouti, reparasyon silenn, kò damper ak silenn marin oswa lave nan Nerjaveèi fè pi fò nan demann ki rete a.
Èske yo ka itilize yon tiyo pèse pou liy dlo oswa travay estriktirèl?
Non, ni devwa sèvi ak yon twou sele, epi ni spesifikasyon mande pou youn: dlo ak liy pwosesis yo te achte sou rantre, alokasyon korozyon ak klas presyon, manm estriktirèl sou pwopriyete seksyon ak soudabilite. Yon twou affiner pa ka itilize nan tou de epi li ajoute pri pou anyen.
Èske yon tiyo pèse menm jan ak yon tib affiné?
Wi - tiyo afè, tib afè ak tib afè se menm pwodwi a, ak "tiyo" se pi lach nan twa a nan itilizasyon komès. Yon spesifikasyon ta dwe endike tib oswa tib ak yon klas tolerans, paske tiyo nòmalman vle di nominale twou ak orè, ki se yon kategori pwodwi diferan.
Ki gwosè twou ak klas presyon yo tipik?
ID 32-500 mm (1.5"-24"), miray 4-50 mm, H8, Ra 0.2-0.4 µm, longè rive 12 m; pi piti twou pneumatik ak klape yo site sou demann. Klas silenn yo se 160 bar (16 MPa) anba ISO 6020-1 ak ISO 6020-2, 250 bar (25 MPa) anba ISO 6022, ak 100 bar (10 MPa) pou silenn kontra enfòmèl ant kò wonn anba ISO 10762 ak presyon wo nivo wo.
Ki klas mwen ta dwe chwazi?
ST52.3 oswa E355 pou silenn jeneral mobil ak endistriyèl, 27SiMn pou sipò do kay min ak devwa chaj soutni -, 42CrMo4 pou gwo-presyon ak gwo- aplikasyon pou enpak, ak 304 oswa 316 kote lave, klori oswa ekspoze anba lanmè ta twou kabòn asye. Konfime sètifika a pou epesè miray aktyèl la, depi pwopriyete trempe ak apeze tonbe kòm gwosè seksyon leve.
Èske moun k ap fè silenn lan toujou gen machin nan twou a?
Non. Sa ki rete apre livrezon se travay ekstèn oswa fini: chanfrein, rainures sele, stop-zepòl tib, preparasyon soude ak fil. Retire etap yo raz ak reaming nan boutik la silenn se rezon ki fè stock barik afine diminye tan plon, pa sèlman rezon ki fè li amelyore fini.
Èske yo ka itilize tiyo afine pou fè reparasyon pou yon silenn idwolik?
Wi, epi li se wout estanda pou barik ki bay nòt, konik oswa soti nan wonn. Honing retire materyèl nan ogmantasyon kontwole, kidonk li ka vre twou a pandan y ap restore sifas la; roulo burnishing refòm sifas kote li kouche epi li pa ka korije jeyometri nan menm fason an. Kote domaj la pwofon, yo ajoute yon piston ki twò gwo oswa yon manch re-nan reparasyon an.
Poukisa nou pa sèvi ak tib DOM kòm yon barik silenn?
Paske DOM se tib manman an olye ke pati a fini. Li trase sou yon mandrin pou konsantisite ak yon bon fini, men twou li yo pa kenbe tolerans idwolik epi li pa pèfeksyone, kidonk konpresyon sele chanjman nan konjesyon serebral la. Li vin tounen stock barik sèlman apre yo fin twou a anwiye oswa skived nan gwosè ak affiner.
Bezwen afè tiyo pou yon silenn espesifik?
Voye gwosè twou ak klas tolerans, epesè miray la oswa anvlòp silenn, klas ak kondisyon, kondisyon sifas, limit dwat, longè, kalite sele si li te ye, ak dimansyon sètifika ou bezwen an. Ekip teknik nou an pral konfime spesifikasyon la epi retounen yon sitasyon ak tan plon nan 24 èdtan.Kontakte GNEE jodi a.
Rezime
Yo itilize yon tiyo afine nenpòt kote yon sele piston gen pou kouri sou yon twou fini: barik silenn idwolik ak pneumatik, près ak machin bòdi, sipò do kay min, travay reparasyon silenn, kò absòbe chòk, ak barik pur pou devwa maren, lanmè ak lave. Aplikasyon an deside gwosè twou ak klas presyon, presyon ak anviwònman deside klas la, ak sele a deside sifas la. Andeyò devwa sa yo - tiyo liy, anvlòp ak tib, seksyon estriktirèl, tib chodyè ak transfè likid - yon twou afè pa gen anyen fè, ak repons onèt la "èske mwen ka sèvi ak li la?" se non. Espesifye twou ak klas tolerans, klas ak kondisyon, paramèt brutality founisè sele w la mande, dwat sou tout longè a, ak dimansyon sètifika a, ak tib ki rive a ap anfòm silenn w ap bati a.
